第三十四章 オフショルダージャケットとラップスカートスーツのパターンとデジタルトワルチェック

フラット・パターンメーキングとデジタルトワルチェック 著:関川 政春

  • 学習・知識

株式会社キイヤより最新リリースされた3Dボディフォームの「モデリア ファム ミリュ トルソ」を使用したオフショルダージャケットとラップスカートスーツのパターンメーキングとデジタルトワルチェックについて解説します。それでは、始めましょう。

第三十四章 オフショルダージャケットとラップスカートスーツのパターンとデジタルトワルチェック

1. 2面トルソスローパーのウエストダーツを移動する

【図1】①コラムVol.32の図1で使用した2面トルソスローパーをショート丈520mmにし、前後センターダーツ(赤線)を脇側へ移動、後補助ダーツ分量は後中心で削り、前補助ダーツ分量は前脇線で削る。
②前ダーツ先をバスト線に短縮し、不要な線を消してパターン整理する。

フラット・パターンメーキングとデジタルトワルチェック vol.34_図1

2.マニピュレーションで身頃にゆとりを分散し、袖スローパーを調整する

【図2】①前後身頃に切り開き線(赤線)を図のようにひく。
②パネル線(緑線)をウエストダーツからひく。
➂パネル線で4面に切り離し、袖ぐり線の切り開き位置に合わせ、袖スローパーに図のように切り開き線をひく。

フラット・パターンメーキングとデジタルトワルチェック vol.34_図2

【図3】①㋑赤丸印を回転中心に、後肩ダーツを閉じ袖ぐり線に開く。前肩ダーツを閉じ襟ぐり線に10mm、袖ぐり線に5mm開き残りのダーツ分量をパネル線に開く。身頃裾線をパネル線に対して直角(赤線)になるよう修正する。㋺袖ぐり線に開いた分量を袖幅と袖山に開き調整する。
②切り開いた前襟ぐり線、袖ぐり線、袖山線をつなげた後に3Dメニュー[PMプリフォーム]で縫合設定し、トワルを組み立て確認する。

フラット・パターンメーキングとデジタルトワルチェック vol.34_図3

3. 1枚袖から2枚袖を作成する

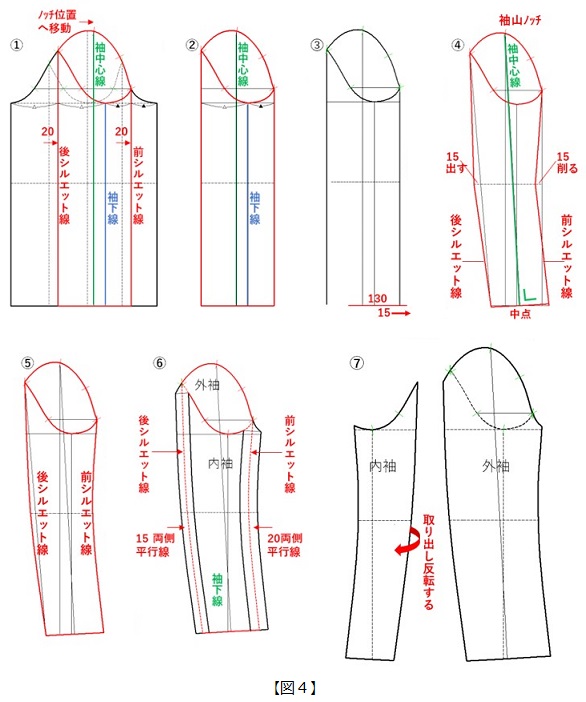

【図4】①袖パターンの前後シルエット線を20mm前側に移動(赤線)、その線をミラー軸にして畳み直し袖の目(赤線)をつくる。袖中心線を袖山ノッチ位置(緑線)へ移動する。袖下線(青線)をひく。
②畳んだ袖(赤線)をシルエット線の内側で取り出す。
➂袖口線を前に15mm出し袖口幅260mmの1/2の130mmを後側へひく。
④袖口線中点と袖山ノッチを結び袖中心線とし、直角に袖口線を取り直す。前後シルエット線を図のように修正する。
⑤その線を曲線にする。
⑥内袖と外袖を図のように製図する。
⑦内袖を取り出し反転する。

フラット・パターンメーキングとデジタルトワルチェック vol.34_図4

【図5】① 前後脇身頃を袖ぐり線カマ位置で突き合わせ、外袖の袖の目(緑線)を重ね袖ぐり線と袖山線のマッチングを確認する。
② 3Dメニュー[PMプリフォーム]で縫合設定し、トワルを組み立て確認する。

フラット・パターンメーキングとデジタルトワルチェック vol.34_図5

4. 外袖の袖山にダーツをつくる

【図6】①外袖の袖山ノッチから左側へ15mm、右側へ10mmとりⓐ、ⓑとする。
②袖山ⓐに後身頃の肩先、袖山ⓑに前身頃の肩先を突き合わせ図のように配置する。
➂㋑袖中心線上に90mm位置ⓒをとり、 ⓐとⓒⓑとⓒ(赤線)を結び袖山ダーツを作成する。㋺袖山ダーツ部分を拡大図で示したので確認する。

フラット・パターンメーキングとデジタルトワルチェック vol.34_図1

5. オフショルダーカラーを作成する

【図7】①前中心線が垂直方向になるよう配置し、その線から70mmの前端線(赤線)をひく。
②オフショルダーカラーの襟ぐり線(緑線)を図のようにひく。
➂㋑上襟外回り線、ゴージライン、ラペル外回り線(赤線)をそれぞれひく。㋺拡大図で襟とラペル部分を示したので確認する。

フラット・パターンメーキングとデジタルトワルチェック vol.34_図7

【図8】①突き合わせた後身頃、前身頃、袖、上襟ⓧとⓨ各パーツを取り出す。
②上襟ⓧパーツの収まりが良いようにⓧⓨの角(緑線)部分をカットする。㋺2つのパーツを突き合わせ(赤点線)、肩部分の丸みに沿うようダーツにする。㋩上襟ⓨ(緑線)を前身頃ラペルのゴージラインと突き合わせる。
➂ 3Dメニュー[PMプリフォーム]で縫合設定し、トワルを組み立て確認する。

フラット・パターンメーキングとデジタルトワルチェック vol.34_図8

6. 完成したオフショルダージャケットのトワルチェックをする

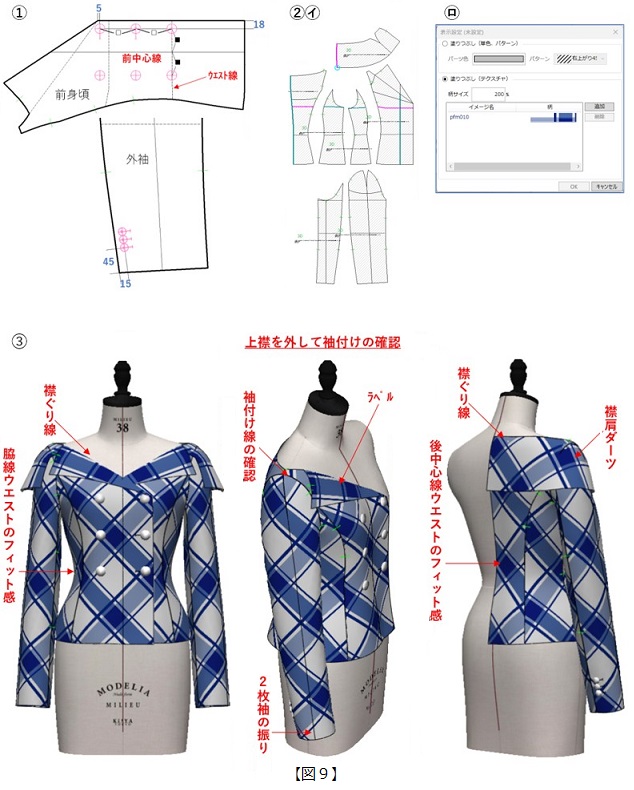

【図9】①前身頃に釦23mm×6個、外袖に釦15mm×3個を製図する。
②3Dメニュー[PMプリフォーム]で㋑縫合、㋺格子柄生地塗りつぶし設定をし、➂トワルを組み立て確認する。

フラット・パターンメーキングとデジタルトワルチェック vol.34_図9

7. ストレートスカートスローパーからAラインスカートシルエットパターンをつくる

【図10】①ウエスト線から25mm下げ、丈460mmのあらかじめ作成したストレートスカートスローパーを3Dメニュー[PMプリフォーム]で縫合設定し、②トワルを組み立て確認する。
➂切り開き線(赤線)をひき、④赤丸印を回転中心に図の数値を開く。
⑤ 3Dメニュー[PMプリフォーム]で縫合設定し、トワルを組み立て確認する。

フラット・パターンメーキングとデジタルトワルチェック vol.34_図10

8.ウエスト2本ダーツを1本ダーツに修正する

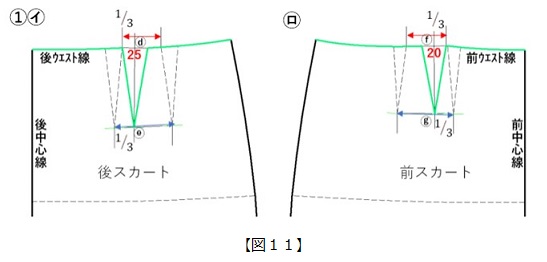

【図11】①㋑後ウエスト赤矢印線の1⁄3ⓓとダーツ先間青矢印線の1⁄3ⓔを直線で結んだ位置に25mmのダーツを取り直す(緑線)。㋺前ウエスト線も同様にⓕとⓖを直線で結んだ位置に20mmのダーツを取り直す(緑線)。

フラット・パターンメーキングとデジタルトワルチェック vol.34_図11

【図12】①前スカートの中心線でミラー展開し、ラップ(巻き)スカートの仕上がり線(緑線)を図の様にひく。赤丸印を回転中心にウエストダーツを閉じる。
②ラップスカートパーツを取り出す。
➂釦15mm×2個を図の位置に付ける。
④ 3Dメニュー[PMプリフォーム]で縫合設定し、トワルを組み立て確認する。

フラット・パターンメーキングとデジタルトワルチェック vol.34_図12

9. 完成したラップスカートのトワルチェックをする

【図13】①3Dメニュー[PMプリフォーム]で㋑縫合、㋺格子柄生地の塗りつぶし設定をし、②トワルを組み立て確認する。

フラット・パターンメーキングとデジタルトワルチェック vol.34_図13

10. オフショルダージャケットとラップスカートスーツをコーディネートする

【図14】①3Dメニュー[PMプリフォーム]で縫合設定し、②トワルを組み立て確認する

フラット・パターンメーキングとデジタルトワルチェック vol.34_図14
