第二十一章 台襟付シャツカラーブラウスとプリーツ切替タイトスカートパターンのデジタルトワルチェック

フラット・パターンメーキングとデジタルトワルチェック 著:関川 政春

  • 学習・知識

Kiiya_ModeliaStylish_38_N(セットイン)のボディを使用して、台襟付シャツカラーブラウスとプリーツ切替タイトスカートのパターンメーキングとデジタルトワルチェックについて解説します。それでは、始めましょう。

第二十一章 台襟付シャツカラーブラウスとプリーツ切替タイトスカートパターンのデジタルトワルチェック

1. Kiiya_ModeliaStylish_38_N(セットイン)ボディから作成したブラウススローパーを垂直シルエットに修正する。

【図1】①前回第二十章のコラム図5で作成したブラウススローパーを②赤丸印(第三、第一ノッチ)を回転中心に、サイドピースを脇側へ回転させてストレートシルエットに修正し、トワルチェックする。

2.幅出しで、身幅全体で80mm出す

【図2】①切り開き線を前後中心線より25mm、ウエストダーツ中心線より40mmと50mm、更に脇線より2.5mm平行にひく(赤線)。袖山線第四ノッチから第二ノッチへ凹線、袖口線へ垂線、袖脇線より2.5mm平行にひく。
②幅出しする数値を表のように指定する。
③線1から線11まで平行に切り開き、袖ぐり線をバスト線まで繰り下げる。
④トワルチェックする。

3.マニピュレーションで、前後肩ダーツ分量をゆるみに分散する

【図3】①切り開き線(赤線)をひく。
②赤丸印を回転中心に図の数値を開く。

4.前肩に移動して、袖が後側へ逃げ気味になるのを防ぐ

【図4】①原型後肩線を前肩に移動する。原型前肩線はネックポイントで5mm削り、ショルダーポイントではゆるみを5mm加え前肩分5mmを削るので移動は0となる。
②前後身頃を前肩線で突き合わせ、襟ぐり線、袖ぐり線のつながりを確認する。

5.袖ぐり線に合わせ、袖山線を切り開く

【図5】①切り開き線を袖山線の第四ノッチから第二ノッチ、更に上に凹線でひき、各袖山交点から袖口線へ垂線を6本ひく(赤線)。
②線1から線8まで表の数値を開く。
③完成した幅出しパターンを使用して④トワルチェックする。

6.シャツ袖を製図する
(1)身頃脇線を修正する

【図6】①前身頃(赤線)を反転し、脇裾角を後身頃裾角に突き合わせて重ねる。赤丸印を回転中心にして図の位置まで回転する。
②前後脇線の等分線を前後共通脇線(赤線)とする。
③重ねた前身頃パターンを元の位置へ戻す。

(2)前後身頃を肩線で突き合わせ、袖スローパーを配置する

【図7】袖山線ノッチを袖ぐり線ノッチに突合せ、前後袖ぐり線角ⓐとⓑを結んだ直線と袖幅線ⓒとⓓが平行になるまで回転する。

(3)袖を作成する

【図8】前肩線を30mm出し、前後袖ぐり線(黒線)をⓐとⓑから20mm繰下げた位置へひく。袖スローパーの袖幅線に55mm平行な線(赤点線)を上にひき、前後袖山線(赤線)を袖ぐり線同寸で図のようにひく。

【図9】カフス丈50mm×幅250mm(持出し30mmを切り離し、タック幅25mmを2本、短冊を付けて袖口幅仕上がりが220mmで製図する。

7.台襟付きシャツカラーを製図する

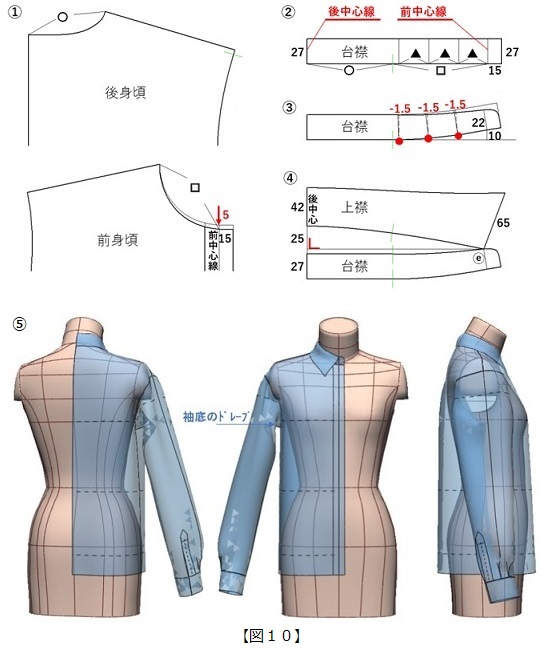

【図10】①前中心線から持出しを15mm出し、襟ぐり線を5mm繰り下げる。
②タテ27mm、ヨコ後襟ぐり寸法(〇)+前襟ぐり寸法(□)+15mmの台襟をひく。
③前衿ぐりを3等分した切り開き線をひき赤丸印を回転中心に、1.5mmづつ畳む。
④台襟のⓔから水平線をひき後中心線にぶつける。25mm上から後中心線42mmをとり上襟を図のように製図する。
⑤トワルチェックする。袖底のドレープを確認する。

8.タイトスカートをつくる

【図11】①前回第二十章のコラム図6の切り開き線を入れたスカートスローパーを用意する。
②開き幅表の数値を設定する。
③ヒップ幅全体で40mm幅出しする。
④パターン整理後、各ダーツ先からヒップ線に結び裾線まで垂線をひく。

【図12】①赤丸印を回転中心に、裾線で図のように畳む。
②ウエスト線の1/3位置から垂線をひき1本ダーツ位置とする。
③後ダーツ25mm前ダーツ20mm、前後脇でそれぞれ12.5mmカットする。
④完成したタイトスカートパターン。
⑤トワルチェックする。

【図13】①後スカートプリーツ部分を図の寸法で製図し、②スカートを全身パーツで作成し、プリーツ切替は中央にボックスプリーツ、両脇側にサイドプリーツを展開する。
③2タイトスカートのトワルチェックをする。

9.ブラウスとスカートを組み合わせてトワルチェックする

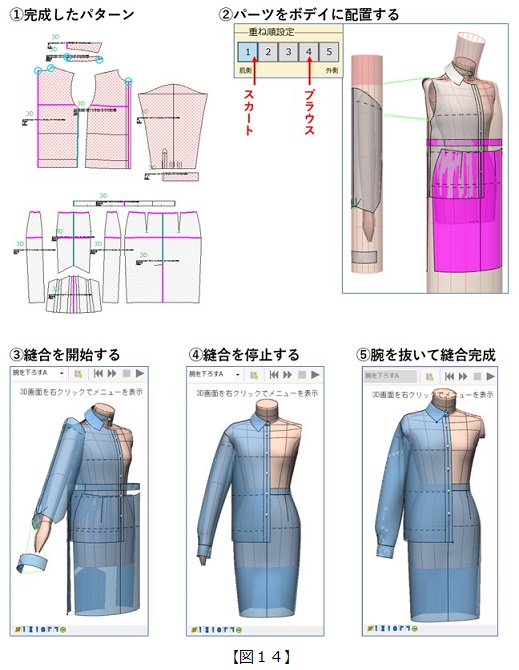

【図14】①3Dメニュー[PMプリフォーム]でブラウスとスカートパーツの縫合設定をする。
②メニュー[重ね順設定]ブラウスは4、スカートは1で配置する。
③腕を下ろすA(据わりの浅い袖タイプ)で縫合開始する。
④袖の据わりが定位置にきたら停止する。
⑤ボデイの腕を抜いて、再縫合しトワルが完成する。

【図15】3Dメニュー[表示設定]で、生地柄を貼り付けてトワルが完成する。
