カジュアルアイテムに欠かせないドロップショルダージャケットのパターンメーキングとデジタルトワルチェックについて解説します。それでは、始めましょう。

第十六章 ドロップショルダージャケットのパターンとデジタルトワルチェック

1.ジャケットスローパーをトワルチェックする

【図1】ストレートシルエットを作成するため、身幅40mm基本スローパーから幅出しする。

【図2】ACS_レディース(セットイン)ボディに着せてシルエットを確認する。

2.前肩に移動する

【図3】①前後スローパーを、ウエスト線で切り離し、②スローパーの肩線を前肩に移動する。後へ袖が逃げぎみになることを防ぐ効果がある。
③トワルチェックでシルエットを確認する。

3.身頃のマニピュレーションをする

【図4】①前後身頃と袖に展開線をひく。
②赤丸印を回転中心に肩線に近い展開線で、肩の厚みを10mm開く。襟ぐり線に5mm、袖ぐり線に5mmと10mmを開く。前肩ダーツを閉じてその反動を前中心線ダーツに開く。ドロップショルダー袖にするため、袖山線のいせ量を減らし全体で15mm前後とする。

4.3Dトワルで、ドロップショルダー位置を決める

【図5】①3Dメニュー[線作成]で、②トワル袖山にドロップショルダー位置マーキング(緑線)③線のつながりを修正する。④マーキングが完成。⑤型紙に反映タブをクリック、⑥平面パターンにドロップショルダー位置(赤線)が記入される。

5.ドロップショルダー袖に修正する

【図6】①身頃を肩線で、袖をノッチで合わせ配置し、袖幅線に30mm平行な線を上にひく。
②マーキングした袖山線を目当てに、身頃袖ぐり線をひき直す。
③袖山線を袖ぐり線と同寸で引き直し、袖口幅250mmで袖を完成させる。

6.身頃シルエットをトワルチェック・修正する

【図7】パーツの縫合設定をして、ボディにトワルを組み立てる。ストレートシルエットのままでは、①改善前:ウエストの分量が多すぎる。
②改善後:後中心線ウエストで15mm、前後脇線ウエストで20mmカットした結果、バランスが良くなった。

7.襟を作成する

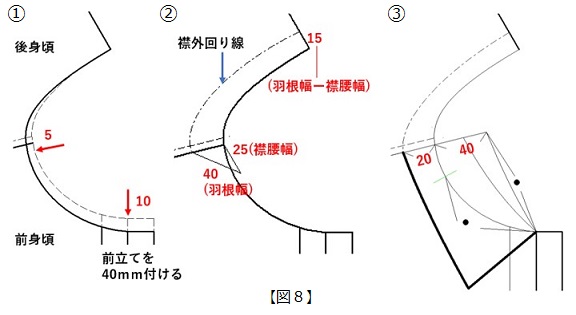

【図8】①サイドネックで、5mmフロントネックで10mm襟ぐり線をくり下げる。②襟外回り線を図のようにひく。③右側へ40mm左側へ20mmの位置と任意にスケッチした襟線を結び、襟付け寸法(●印)同寸位置にノッチを付ける。

【図9】①襟付け線㋑(赤実線)半径で円弧を描く、襟外回り線㋺(赤1点鎖線)半径で円弧を描く。2つの円弧に外接する直線をひき、襟後中心線で製図する、②襟を抜き出す。

8.襟を身頃襟ぐり線に合わせ修正する

【図10】①襟腰線の赤丸印を回転中心に、襟外回り線を3mmづつ展開し開く、②襟を前身頃中心線に突合せ、襟ぐり線の丸みに修正する。

【図11】前立て幅40mmで、ポケット、15mmの釦を4個始点から15mm終点から45mmに付ける。

9.2枚袖を作成する

【図12】①袖スローパーを前後シルエット線でたたみ、袖中心線を袖口線交点で前へ15mm移動(赤線)し、②袖の目をつくりパターン整理する。③移動したシルエット線で袖を開き2枚袖に分割し袖口切り替え、釦12mm4個にする。④内袖と外袖、袖口切替に分割する。

10.単品ジャケットのトワルチェックする

【図13】半身パーツを縫合設定し、トワルを組み立てる。ドロップ袖の落ち具合、襟幅のバランス、身幅のフィット感などを確認する。

11.スカートとの組み合わせをトワルチェックする

【図14】ACS_LadiesHumanBodyで、全身バランスチェックをする。
