第六章 ドレスパターン展開とデジタルトワルチェック

フラット・パターンメーキングとデジタルトワルチェック vol.6 著:関川 政春

  • コラム

前々回のレトロ感溢れるドレスに続き、今回は、ドルマン袖・シャツドレスのパターンメーキングとそのデジタルトワルチェックを解説します。それでは、始めましょう。

第六章 ドレスパターン展開とデジタルトワルチェック

1.シースドレススローパーからの展開

シースドレス(sheath dress)スローパーから、フラットパターンメーキングで続き袖のシャツ風ドレスを作成する。

【図1】シースドレススローパーのデジタルトワルチェックをしてみよう。
ーーーACS_LadiesHumanBody を使用し、全身に対してのバランスを確認する。

column_digitaltoile6_1

【図2】これから作成するドルマン袖・シャツドレスのシルエットを確認してみよう。
ーーーウエストにタックを入れて、ペグトップ(コマの形)スカートに、オープンカラーシャツのディテールを取り入れ、シャツドレス風に仕上げる。カフス付き続き袖(ドルマン袖)も今回の主要テーマである。

column_digitaltoile6_2

【図3】シースドレススローパーを用意し、ウエストノッチが中心線になるように30mm(●印)幅の切り替えを図3のようにひく。

【図4】ウエスト切り替え線を入れてパターン整理する。

column_digitaltoile6_3

【図5】前後身頃からウエスト切り替えパーツを抜き出し、ウエストダーツ分をたたんで1本の切り替えパーツにする。

column_digitaltoile6_4

【図6】後身頃のウエストダーツから展開線を上下タテ方向に延長し、肩ダーツ展開線とスカート裾線にぶつける。
スカート脇線からウエストラインに脇展開線をひく。

【図7】肩ダーツ展開線上の2っの回転中心(赤丸印)で、ウエストダーツ間口に10mmづつ分散し、残りを第四ノッチ位置に配分する。
後スカートは、裾線と脇線上(赤丸印)を回転中心とし、ウエストダーツ間口に10mm、10mmと脇展開線交点に35mmを開く。

column_digitaltoile6_5

【図8】バストポイントと襟ぐり線の中点、第二ノッチ、脇線ⓐを結んだ展開線をひく。
ウエストダーツから展開線を上下に延長し、肩ダーツ展開線、裾線にぶつける。
スカート脇線からウエストラインに脇展開線をひく。

【図9】襟ぐり中点に5mm、肩ダーツを閉じて、第二ノッチに15mm、肩ダーツ展開線の2っの回転中心(赤丸印)を使い、ウエストダーツに10mmづつ開く。
ⓐは閉じる。前スカートは、裾線と脇線上(赤丸印)を回転中心とし、ウエストダーツ間口に10mm、10mmと脇展開線交点に35mmを開く。

column_digitaltoile6_7

【図10】続き袖(ドルマン袖)は、前肩に移動する。
(Ⅰ)後身頃の肩線を前肩線(赤線)に移動する。
(Ⅱ)前身頃の肩線を前肩線(赤線)に移動する。

column_digitaltoile6_7

【図11】前後身頃を前肩線で突き合わせ、襟ぐり線、アームホール線のつながりを良く修正する。

【図12】前身頃襟ぐり線をつなげ、反転する。

column_digitaltoile6_8

【図13】前後身頃のウエストラインと脇線角ⓑを固定し、前身頃を回転して図のように脇線の均等な位置㋑~㋺を求め前後身頃ともに修正する。

column_digitaltoile6_9

【図14】ドルマン袖の身頃脇線調整後(黒線)と調整前(赤線)を比較すると袖パターンのすわり角度(浅い⇔深い)の相違がわかる。マチ無しのドルマン袖の時に必要な修正となる。

column_digitaltoile6_10

【図15】袖原型からカフス丈50mmをカットして抜き出し、袖山の第二ノッチから第四ノッチに凹線、更に袖口線に向かって展開線をひく。
前後身頃アームホールに入れたゆるみに合わせて、袖口線の回転中心(赤丸印)で袖山線を開く。

column_digitaltoile6_11

【図16】袖山線の第二、第四ノッチを回転中心(赤丸印)にして、270mmに仕上がるように袖口線をたたむ。
袖口幅220mm+タック幅25mm×2=270mm
図15の原型袖口寸法-270mm=●寸法をたたむ。
2本タックと短冊、カフス(50×220)袖分割線を完成させる。

column_digitaltoile6_12

【図17】前後身頃アンダーアームを結ぶ補助線ⓒ~ⓓをひき、水平になるように配置する。前肩線肩先ⓔと袖分割線ⓕを突き合わせ、アームホールのカマ底と袖底の距離が(赤円の直径)同寸になるようにする。

column_digitaltoile6_13

【図18】前後袖下線をひき、袖分割線で前後の身頃を切り離す。

column_digitaltoile6_14

【図19】前後身頃のサイドネックを5mmくりこみ、前後襟ぐり線をつながり良く修正する。
前中心に25mmの持ち出しを付ける。
襟腰分25mm、羽根分40mmとし後身頃に襟外回り線をひく。

【図20】持ち出し線上の位置ⓧと、原型サイドネックポイントから前襟ぐり線上25mmの位置で肩線に平行に20mm出したⓨをむすびラペル返り線とし反転する。
上襟のスケッチする。襟ぐり線を反転する。
後衿付け線㋑、襟外回り線㋺を半径とする円弧を描き、外接する襟後中心線の補助線㋩~㋥をひく。
前襟ぐり線ノッチから㋩~㋥に垂線をひき交点から10mm、襟腰25mm、羽根40mmとし、襟付け線、襟腰線、襟外回り線を完成させる。

column_digitaltoile6_15

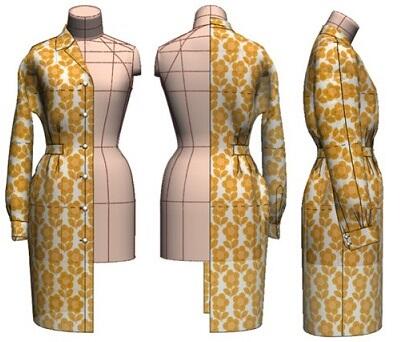

【図21】釦を15mm×6個、釦間隔95mmを製図し、完成したドレスパターンのトワルチェックをする。

column_digitaltoile6_16
