第三章 ブラウスパターン展開とデジタルトワルチェック(後編)

フラット・パターンメーキングとデジタルトワルチェック vol.3-2 著:関川 政春

  • コラム

2.シャツブラウスへの展開

シャツブラウスは、婦人既製服の定番として人気アイテムだ。シャツの機能性を持たせつつ、女性らしいシルエットを構成した逸品である。後編ではその設計ポイントを紐解いてみよう。

(1)パターン修正の第一ポイント

袖の据わりが浅い袖付けにするので、前肩に移動する。

【図10】後身頃肩線のネックポイントⓐを5mm、ショルダーポイントⓑをゆるみ分5mm+前肩移動分5mm移動し前肩の線をひく。前身頃のネックポイントⓐを5mm、ショルダーポイントのⓑをゆるみ分5mm+前肩移動分5mmを移動(見かけ上移動無し)し前肩の線をひく。

column_digitaltoile3_6

(2)パターン修正の第二ポイント

袖山の低い袖を、袖の目から製図する方法を解説する。

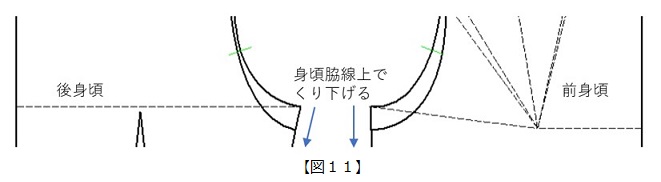

【図11】前後アームホールを10~20mmくり下げる。

column_digitaltoile3_7

【図12】ナチュラルショルダーの袖付けを確認する。

column_digitaltoile3_8

【図13】袖原型袖幅線の30mm上に水平補助線をひき、更に原型袖の目交点ⓐを通る水平線をひく。第五ノッチから後のアームホール寸法に+5mmの後袖山線をひく。前のアームホール寸法に+5mmの前袖山線をひく。 袖丈を600mmとし、袖の目と袖下を完成させる。肘線を前シルエット線の1/2でひく。

【図14】後シルエット線をミラー軸に、後袖を反転、前シルエット線をミラー軸に、前袖を反転する。

column_digitaltoile3_9

(3)パターン修正の第三ポイント

袖原型は筒状なので、腕の形状にやや沿うように袖の前方性を付ける方法を解説する。

【図15】前後シルエット線で原型をたたみ、袖口線からカフス丈分50mmをカットする。

【図16】袖口線と前後シルエット線交点からそれぞれ30mm内側へ入れた位置と、袖の目角を結んだ補助線を前後ひく。カフス幅寸法220mmの1/2、110mmをとり袖口線とする。肘線と補助線との交点から5mmづつ内側に入れた位置と袖口線を結び、前後シルエット線とする。

【図17】袖の目と袖中心線交点と袖口線を等分した位置を直線でひき、前方性をとった袖中心線とする。 肘線から上の前後シルエット線をミラー軸に反転する。肘線から下の前後シルエット線をミラー軸に反転する。袖パターンの大枠が完成する。

column_digitaltoile3_10

【図18】袖パターンを整理し、タックにする展開線を袖口線から肘線にひく。交点赤丸印を回転中心に、肘ダーツを閉じ、その反動を袖口に開きタック分とする。

【図19】袖口タックと明き見せやカフスなどをパターン整理する。

column_digitaltoile3_11

【図20】袖の据わりが浅い分、腕を降ろすとトワルの袖下にドレープが発生するのがチェックできる。

column_digitaltoile3_12

【図21】原型肩線上のサイドネックポイントを5mmくり下げⓐ、原型センターネックポイントを10mmくり下げⓑとする。くり下げた襟ぐり線ⓐ~ⓑと前肩線の交点をⓒとする。前端線を15mmとし、交点をⓓとする。

【図22】台襟幅-5mm分(20~22mm)を襟付け線ⓒ~ⓓに直角にとり、ⓔとし、台襟線ⓔ~ⓕ~ⓒを完成させ、展開線をひきパーツを4分割する。

column_digitaltoile3_13

【図23】襟ぐり線の後中心から前肩線ⓒまで矩形でひき、 台襟のⓕ~ⓒを突き合わせる。前端側を小丸線に修正する。

【図24】展開線と襟付け線交点を回転中心に同分量をそれぞれ開く。サイドネックポイントにノッチを付ける。

column_digitaltoile3_15

【図25】上襟のスケッチをし、展開線を3本ひく。

【図26】展開線と衿付け線交点を回転中心に同分量開く。

column_digitaltoile3_14

【図27】台襟付きシャツカラーのトワルチェックをする。

column_digitaltoile3_16

【図28】完成パターンのPMプリフォーム設定をする。

column_digitaltoile3_17

【図29】プリント生地の設定をし、トワルチェックする。袖の前方性や背中心のフィット感を確認できる

column_digitaltoile3_18
