第二十四章 重ね着風テーラードジャケットのパターンとデジタルトワルチェック

フラット・パターンメーキングとデジタルトワルチェック vol.24 著:関川 政春

  • コラム

最近のファッション市場には、多様なデザインのジャケットが登場していますが、今回は重ね着風3面構成テーラードジャケットについて取り上げパターンメーキングとデジタルトワルチェックについて解説します。それでは、始めましょう。

第二十四章 重ね着風テーラードジャケットのパターンとデジタルトワルチェック

1.ジャケットスローパーのデジタルトワルチェックをする

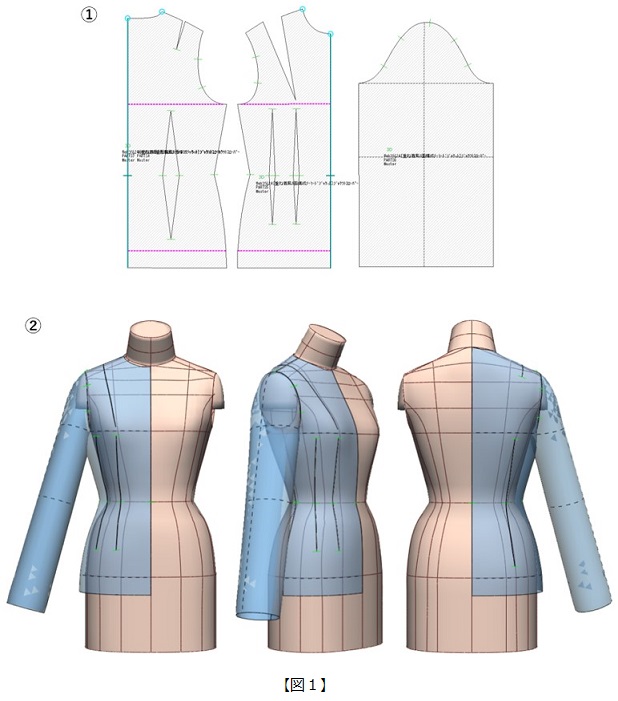

【図1】①東レACS_レディス(セットイン)ボディから作成したジャケットスローパーを用意し、②3Dメニュー[PMプリフォーム]で縫合設定し、組み立て確認する。

2. パネルラインダーツを作成のため、ウエストダーツ位置を移動する

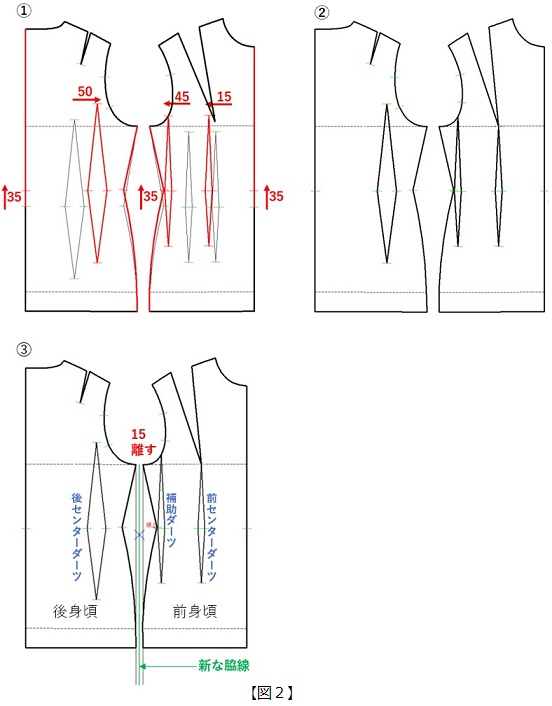

【図2】① 前後ウエストダーツ位置を上方向に35mm移動し、後センターダーツ位置を脇側へ50mm、前センターダーツを15mm、補助ダーツを45mm脇へそれぞれ移動する。
②パターン整理する。
➂前後身頃を15mm離して突き合わせ、中間の線(緑線)を新たな脇線とする。

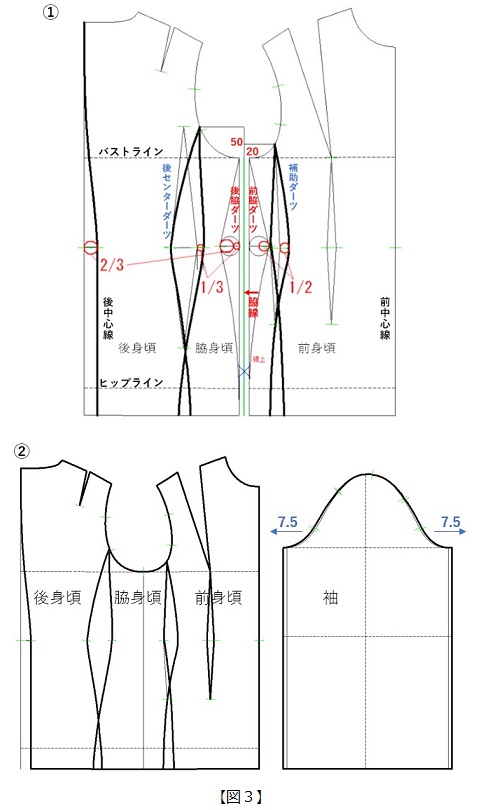

【図3】① 後中心に後脇ダーツの2⁄3、後センターダーツに後脇ダーツの1⁄3 を加え、補助ダーツに前脇ダーツの1⁄2 を加えそれぞれダーツ分量とし、バストラインから50mmと20mmの平行線交点位置から前後パネルラインをひく。
②身頃パターンを整理し、身頃アームホール幅出し15mmの1⁄2、7.5mmづつを袖スローパー両脇に加える。

3. 3面構成ジャケットスローパーのデジタルトワルチェックをする

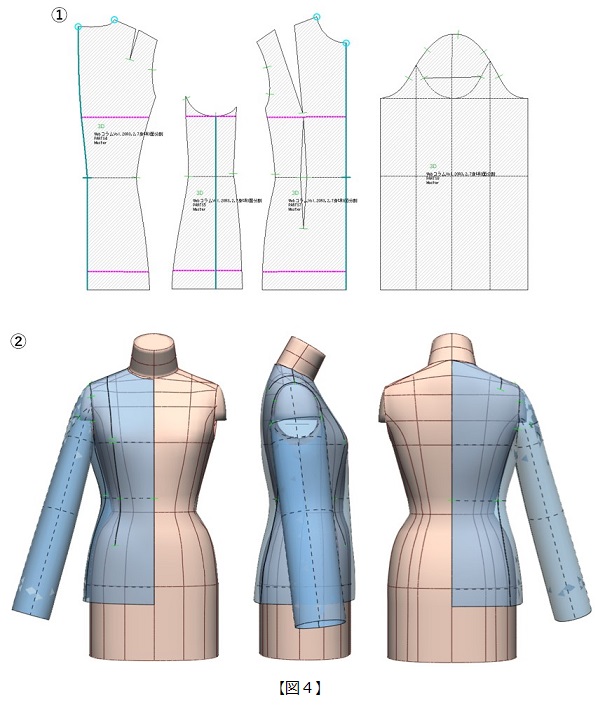

【図4】① 3Dメニュー[PMプリフォーム]で縫合設定し、②組み立て確認する。

4. マニピュレーションで身頃を展開し、アームホール線に合わせ袖山線を調整する

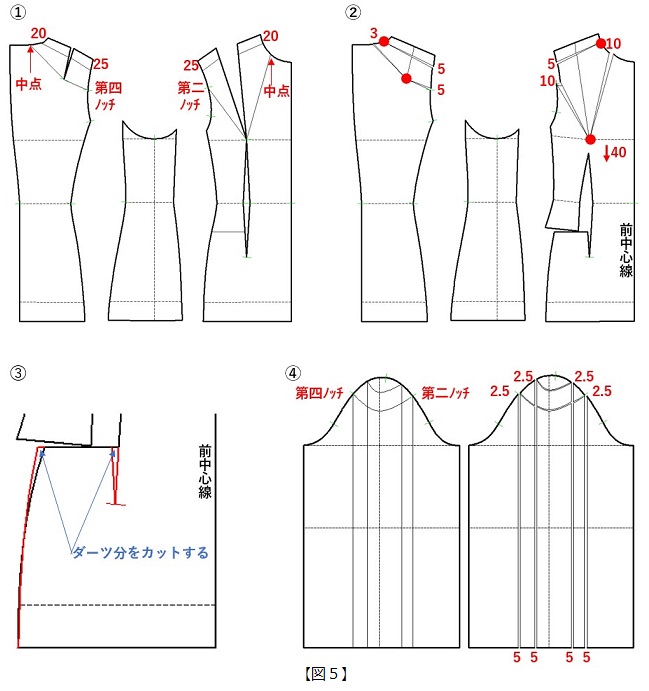

【図5】① 切り開き線を前後肩ダーツ先から襟ぐり線中点、第二、第四ノッチにひく。肩パットの厚みをショルダーポイントから25mm、ネックポイントから20mmでひく。
②赤丸印を回転中心にして、後襟ぐり線に3mm、第四ノッチに5mm、前襟ぐり線に10mm、第二ノッチに10mm開き、肩ダーツを閉じウエストダーツに開く。肩パットの厚み分5mmを前後に開く。
➂ポケット口線下のダーツ分(赤線分)を前パネルライン角で線カットする。
④アームホール線に合わせて袖に切り開き線を引き、⑤図の分量を開き調整する。

5. 2枚袖を作成する

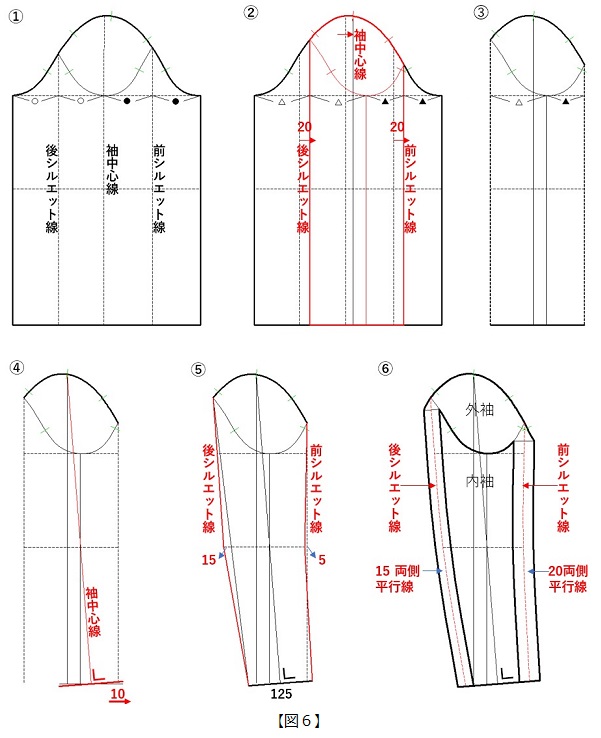

【図6】①1枚袖を整理し、②前後シルエット線を20mm前側に移動、ミラー軸にして畳み直し袖の目(赤線)をつくる。
➂畳んだ袖を取り出し、④袖口線を前に10mm出し袖口幅250mmの1⁄2の125mmをひき、中点と袖山線を結び袖中心線とする。
⑤前後シルエット線を引き直す。
⑥内袖と外袖に分割する。

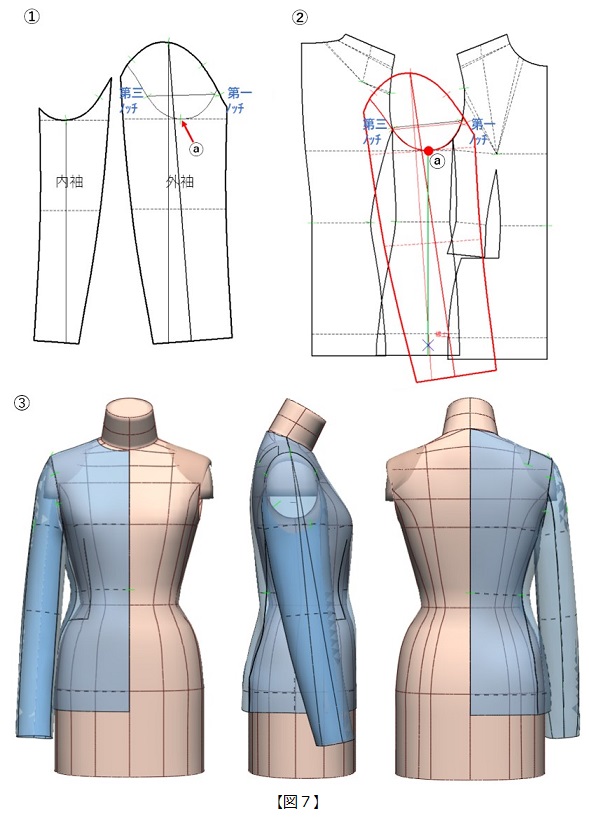

【図7】①内袖を取り出し、パターン整理する。
②身頃脇線(緑線)交点のカマ底ノッチと袖の目ノッチⓐを合わせ赤丸印を回転中心に、袖を回転しマッチング確認をする。
➂3Dメニュー[PMプリフォーム]で縫合設定し、組み立て確認する。

6. テーラード襟を作成する

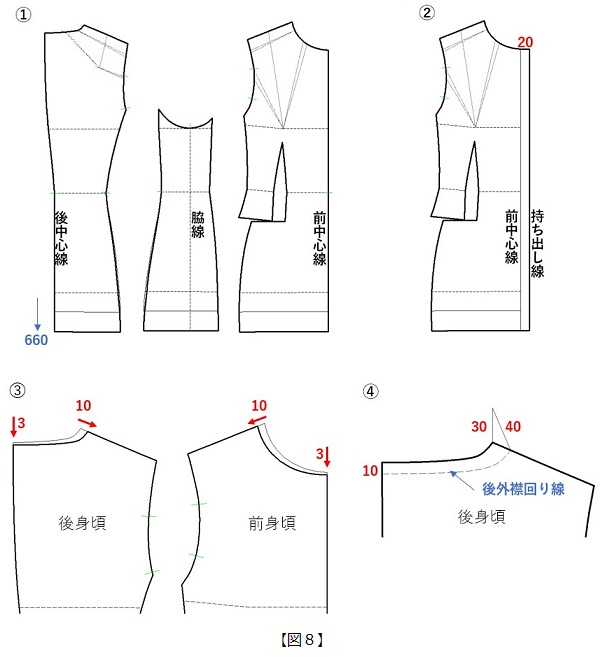

【図8】①身頃丈(後中心線)を660mmに延長し、②持ち出し20mmを付ける。
➂前後襟ぐり線をサイドネックポイントで10mm、センターネックポイントで3mmそれぞれ繰り込む。
④サイドネックから襟腰幅30mm、羽根幅40mmをとり、肩線にぶつけ後外襟回り線10mmを図のようにひく。

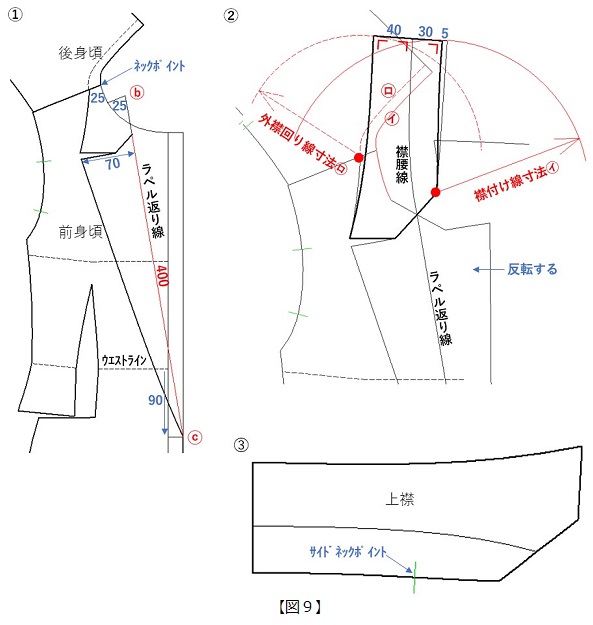

【図9】①前後身頃を肩線で突き合わせ、ネックポイントから25mm、肩に平行線25mmのⓑと、ウエストラインから90mm下の持ち出し線交点ⓒを結びラペル返り線とする。上襟とラペルのスケッチをする。
②ラペル返り線をミラー軸に前襟ぐり線を反転し、襟付け線寸法(赤実線㋑)と外襟回り線寸法(赤点線㋺)を半径とする円弧を赤丸印を中心に描き、上襟線と襟腰線をひく。
➂上襟を抜き出し、身頃サイドネックポイントのノッチを付ける。

7. 中着パターンを前身頃から抜き取る。中着、前身頃、内袖の釦を作成する

【図10】①前身頃(赤線)を用意し、前中心から持ち出し線を75mmでひく。
②肩線、アームホール線、脇線を前身頃と共有し、中着を抜き出し、内側15mmに垂線をひき、18mm釦を1個付ける。
➂前中心線のラペル返り位置に23mm釦を1個付ける。
④外袖に18mm釦を4個付ける。

8.完成したパターンでデジタルトワルチェックする

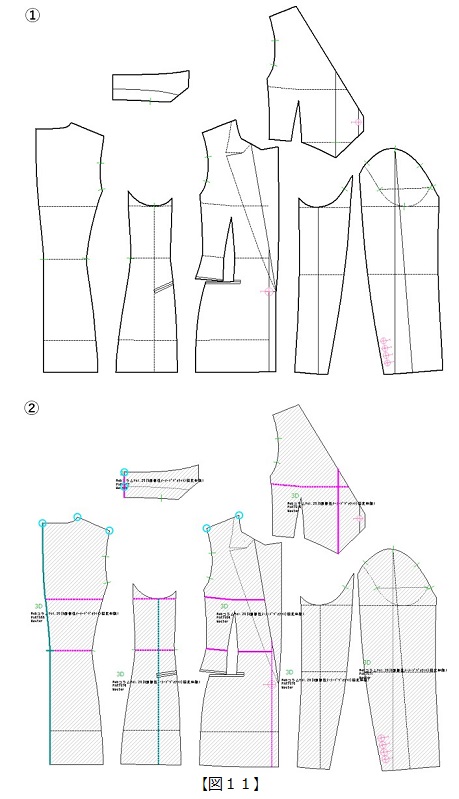

【図11】①完成パターン。
②3Dメニュー[PMプリフォーム]で縫合設定する。

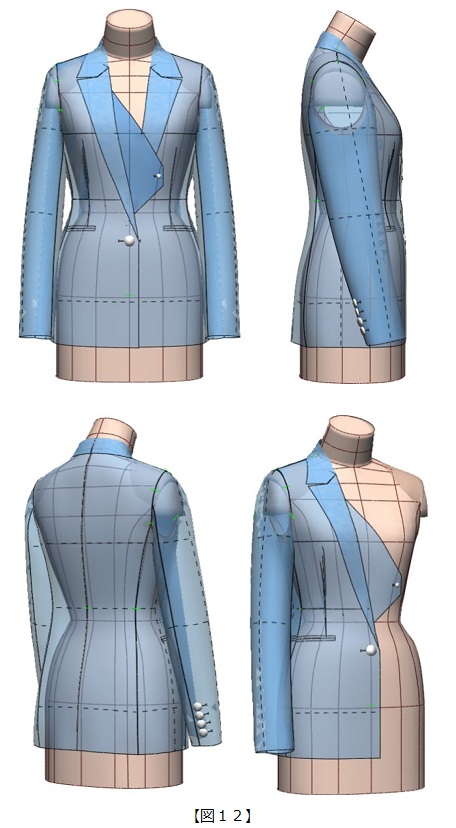

【図12】重ね着風の中着を半身とミラー全身でデジタルトワルチェックする。
