第十七章 フェミニンブラウスのパターンとデジタルトワルチェック

フラット・パターンメーキングとデジタルトワルチェック vol.17 著:関川 政春

  • コラム

既製服のパターンメーキングに使用するスローパーは、工業用ボディからドレーピングで作成する方法が一般的ですが今回は、敢えて「デジタルボディを平面展開する3Dメニュー」から作成する方法をご紹介し、袖山と袖口にキャザーをあしらったフェミニンブラウスのパターン展開とデジタルトワルチェックを解説します。それでは、始めましょう。

第十七章 フェミニンブラウスのパターンとデジタルトワルチェック

1.ACS_レディース(セットイン)ボディを平面パターンに展開する

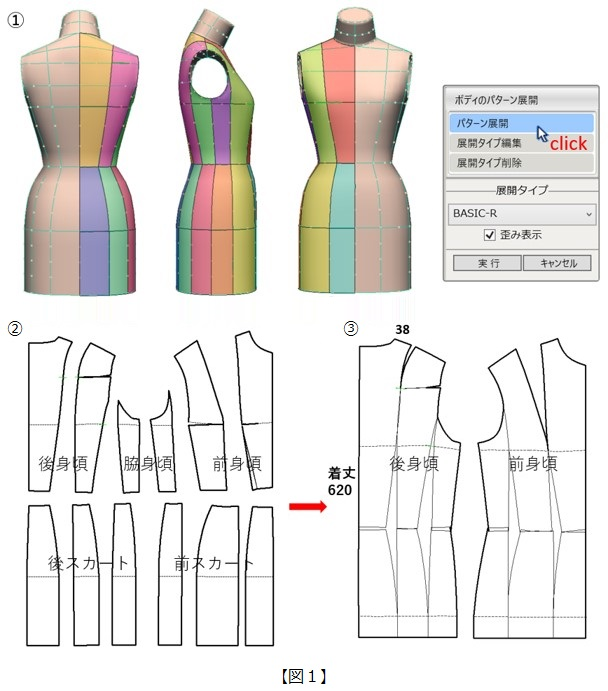

【図1】①デフォルトで設定されている3Dボデイの面分割(12面)を確認し、3Dメニュー[ボデイのパターン展開]で②12パーツに平面展開し、③前後身頃パーツに統合する。

2.プリンセスラインスローパーに加工する

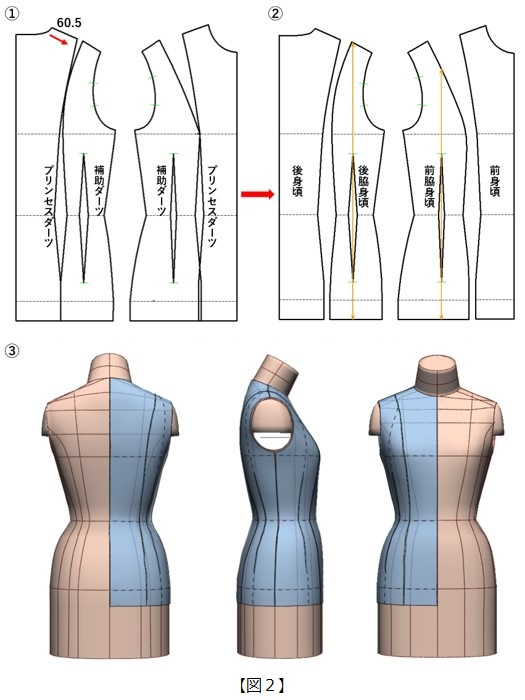

【図2】①肩ダーツ位置を脇側へ移動(NPから60.5mm)し、プリンセスダーツ、補助ダーツにパターン整理する。②プリンセスラインスローパーに4面分割する。

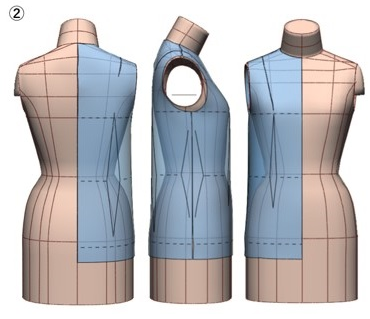

③ボデイへのフィット状態(ゆるみ無し)をトワルチェックする。

3.ブラウススローパーを作成する

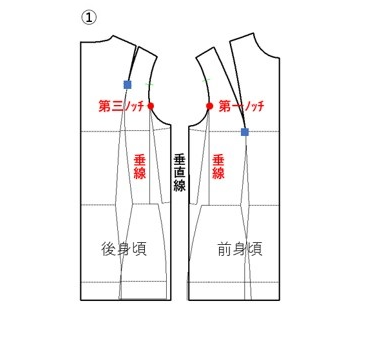

【図3】①4面のプリンセス・スローパーを■印位置で、それぞれ突合せ後身頃と前身頃に統合し、赤丸印を回転中心に脇線が垂直になるまで開く。
②身幅のフィット感などをトワルチェックする。

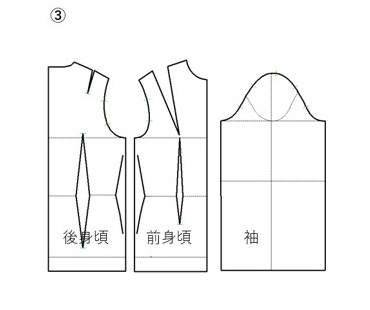

③肩ダーツ、ウエストダーツ、袖ぐり線などをパターン整理し袖スローパーを加えてブラウススローパーとする。

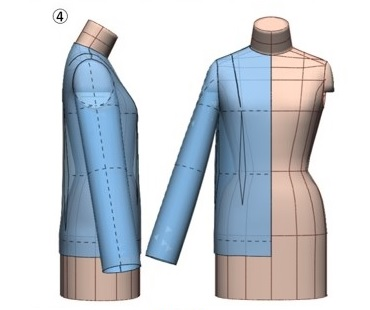

④袖の振り、据わりをトワルチェックする。

【図3】

4.ヨークに分割し、袖ぐりのカマ幅を出す

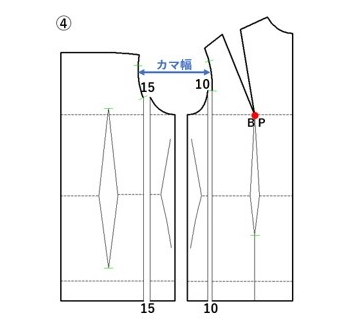

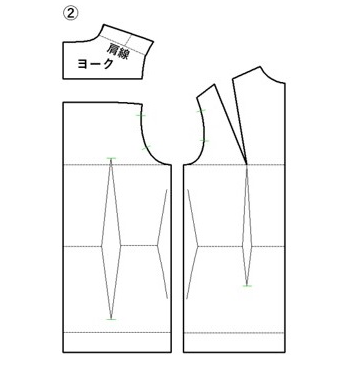

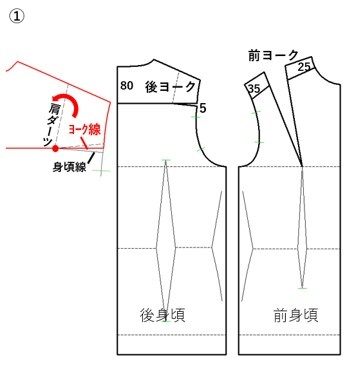

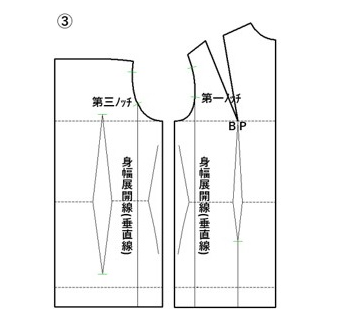

【図4】①肩ダーツの赤丸印を回転中心にたたみ後ヨーク(赤線)を背中心80mm、前ヨークを35mmと25mm幅で分割する。②前後ヨークを切り離し肩線で統合する。③身幅の展開線を第一、第三ノッチから垂直線でひく。④身幅展開線を図の寸法で平行に開きカマ幅を出す。

【図4】

5.肩ダーツを移動し、タック3本に分割する

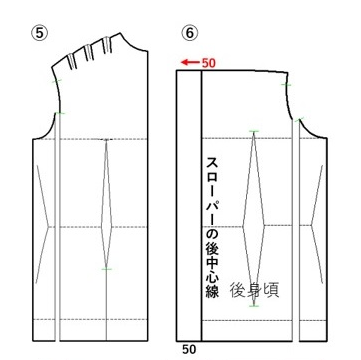

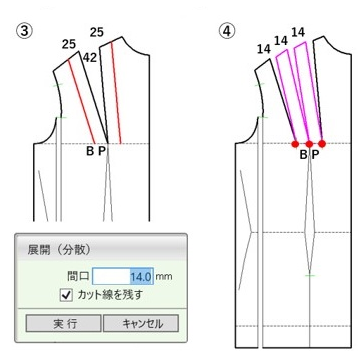

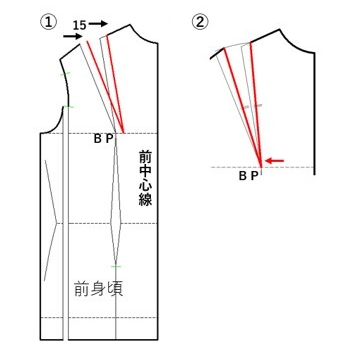

【図5】①身頃の肩ダーツ位置を前中心側へ15mm平行移動(赤線)し、②ダーツ先をBPに移動する。③移動したダーツ線に25mm平行な切り開き線(赤線)を左右にひきメニュー[展開・分散]間口14mmで、④赤丸印回転中心で間口に開き、⑤3本タックとする。⑥後中心線に50mm平行なギャザー分を出す。

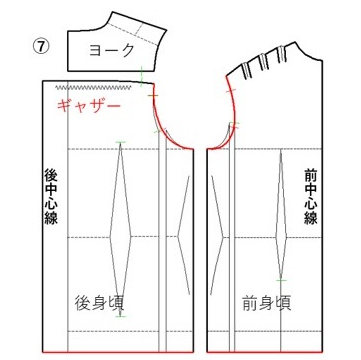

⑦ヨークと前後身頃袖ぐり線、裾線を引き直す(赤線)。

【図5】

6.袖ぐり線のゆるみ入れに対応した袖山線を作る

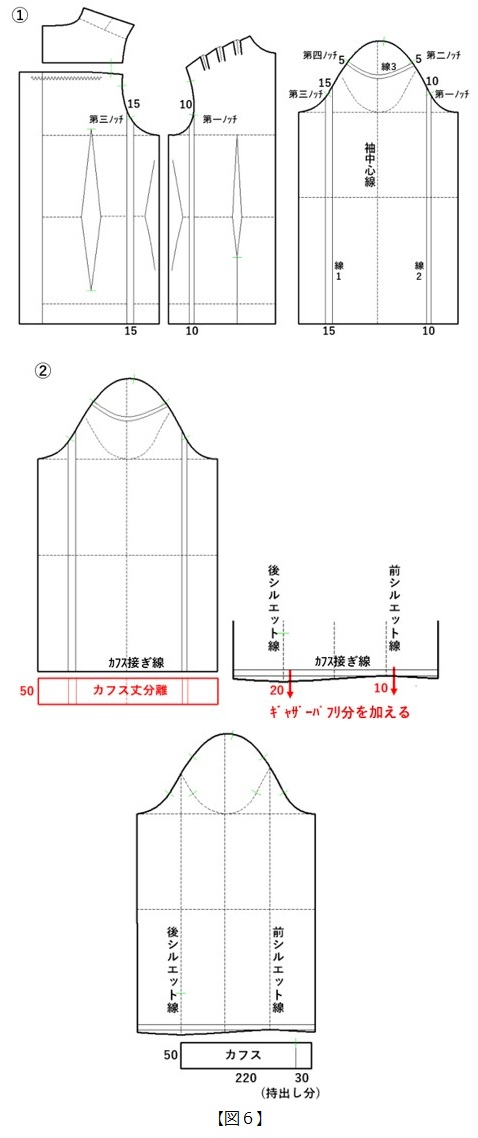

【図6】①袖山線から袖口へ線1~2を垂線でひき、線3を凹線でひく。身頃で開いた数値に基づき、線1、線2、線3を平行に開く。②袖からカフス丈50mmを分離し、パフリ分を袖口線丈方向に10~20mm加える。丈50mm幅220mm+持出し(30mm)のカフスをひく。

7.完成した身頃と袖のトワルチェックをする

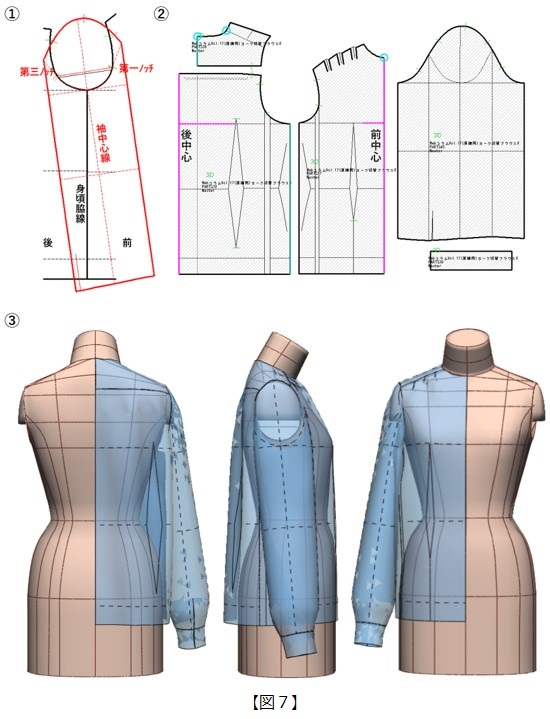

【図7】①パターンで袖ぐり線と袖の目のマッチングを確認後②3Dメニュー[PMプリフォーム]で、ボディに固定処理する。
③トワルを組み立て後身頃のギャザー、前ヨークのタック分量や袖の振りなどをチェックする。

8.オープンカラーをスケッチから作成する

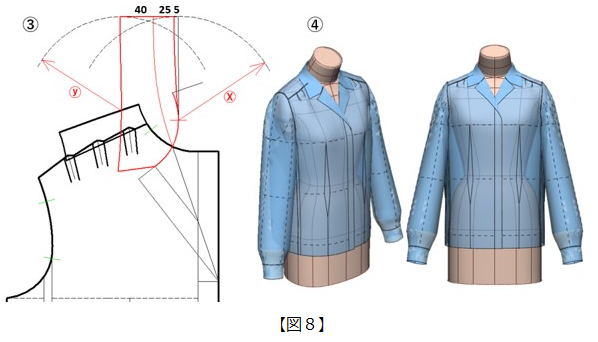

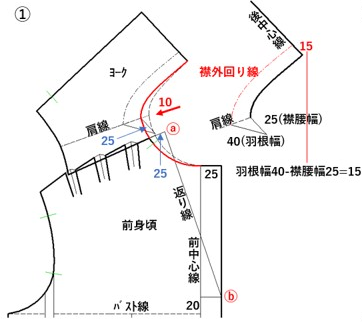

【図8】①前身頃にヨークパーツを突き合わせ、サイドネックポイントで10mmくり下げる(赤線)。襟外回り線をひく。前中心線に持出し25mmを付けa点とb点をむすび返り線とする。②反転した前中心線から上襟線をスケッチする。xを襟付け寸法、yを襟外回り寸法とする。③襟付け寸法x、襟外回り寸法ⓨをそれぞれ半径に円弧を描く。外接する線をひき、上襟(赤線)を完成させる。
④トワルに組み立てオープンカラーを確認する。

9.ボタンを作成する

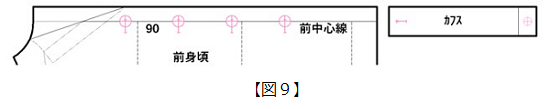

【図9】ボタンを前中心に18mm×4個、カフスに15mm×1個付ける。

10.トワルチェックする

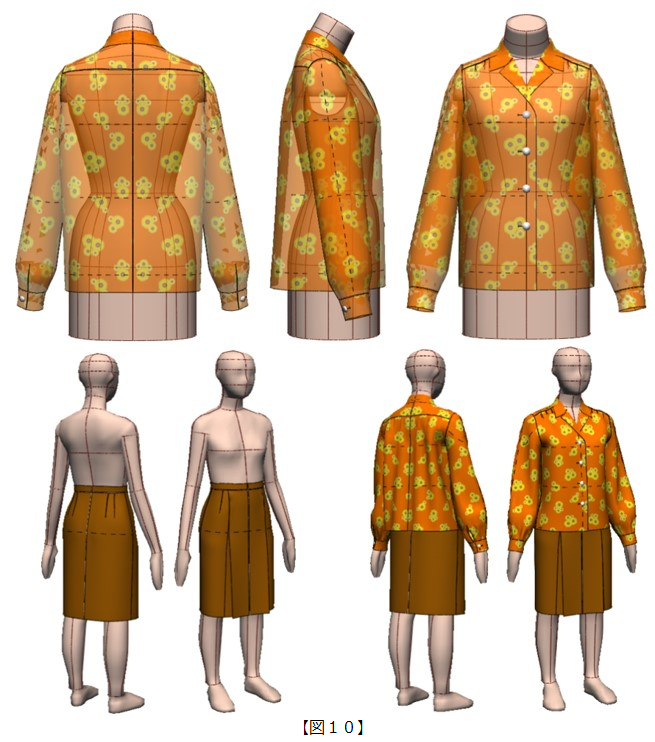

【図10】ACS_レディース(セットイン)とHuman Bodyに着せ付ける。

11.袖山、袖口にギャザーを加えた袖に修正する

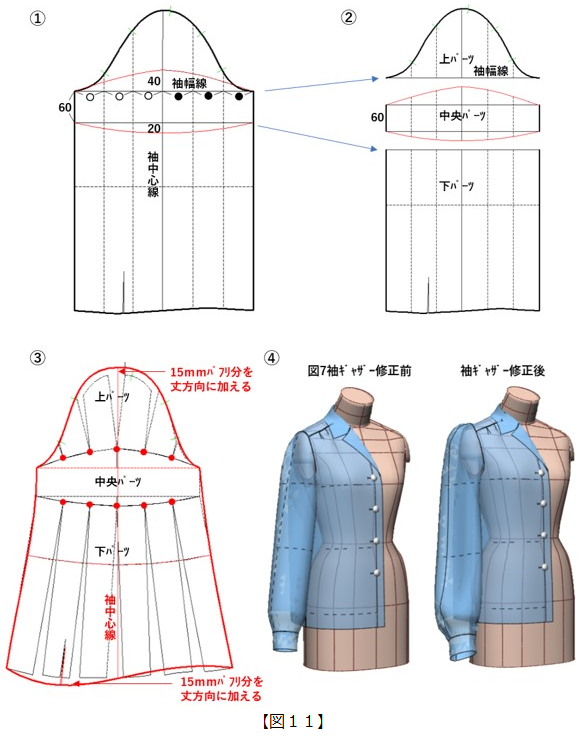

【図11】①図7で作成した袖パターンを用意し、前後袖幅線を3等分した展開線をひく。袖幅線から上に40mm、60mmの平行線から下に20mmの凸線(赤線)をそれぞれひく。②袖を3パーツに分割し③中央パーツに上下パーツを赤線に突き合わせ袖山線と袖口線にギャザー分を開く。
④図7袖ギャザー修正前と修正後のトワルを比較する。

12.完成したギャザー袖ブラウスをトワルチェックする

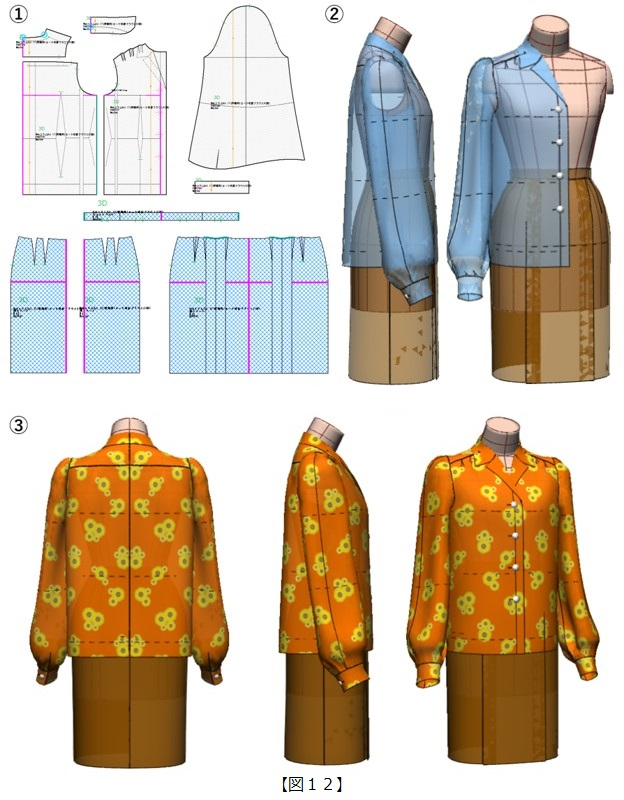

【図12】①完成したパターンを縫合設定する。
②ACS_レディース(セットイン)ボディにトワル不透明度60%で、ブラウスは半身、スカートは全身パーツを着せ付けて、ボディへのフィッティング状態を確認後③トワル不透明度100%で最終シミュレーションをする。
