第五章 ジャケットパターン展開とデジタルトワルチェック

フラット・パターンメーキングとデジタルトワルチェック 著:関川 政春

  • 学習・知識

今回は、婦人既製服上物アイテムで定番の3面構成テーラードジャケットのパターンメーキングとそのデジタルトワルチェックをテーマに解説します。それでは、始めましょう。

第五章 ジャケットパターン展開とデジタルトワルチェック

1.ジャケットスローパーからの展開

「体へのフィット性の高いジャケット原型」から展開する方法を説明する。

【図1】後ウエスト1本ダーツ、前ウエスト2本ダーツの身頃と袖のジャケットスローパー(フィット)を用意する。

column_digitaltoile5_1

【図2】デジタルトワルチェックで、シルエットを確認してみよう。
ーーージャケット用なので襟ぐりを前後中心で3mm、サイドネックで5mmくり下げていることが確認できる。

column_digitaltoile5_2

(1)パターン修正の第一ポイント
身頃3面分割のパネル線をバランス良くつくる。

【図3】後ウエストダーツ、前ウエスト補助ダーツ、前ウエストダーツを下図のようにタテ、ヨコ方向へ移動する。

column_digitaltoile5_3

【図4】前後身頃を脇線で15mm離して配置し、その中心線(緑線)を脇線とする。
背中心ウエストダーツ分をⓐ、後パネル線ダーツ分をⓑ、前パネル線ダーツ分をⓒとして、ジャケット原型と同じ絞り配分とする。

【図5】身頃の3面分割を完成させ、肩パットの厚み展開線、前後肩ダーツのマニピュレーションのための展開線、フラップポケット線をひく。

column_digitaltoile5_4

(2)パターン修正の第二ポイント
身頃のマニピュレーションで、前後肩ダーツ分量を移動、分散する。

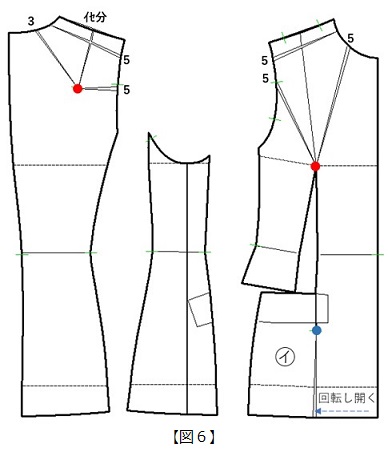

【図6】後身頃の肩ダーツポイント()を中心にして、襟ぐり3mm、袖ぐりに5mm分散し残りを肩線イセ分とする。
前身頃の肩ダーツポイント()を回転中心にして、襟ぐりに5mm、袖ぐりに5mm分散して、肩ダーツを閉じて、残りをフラップポケット切り替え線に移動する。
()を回転中心にパーツ㋑を回転してウエストダーツ分を閉じ、裾線に開く。肩パットの厚み分を5mmで、襟ぐりに回転中心をおいて、それぞれ袖ぐりへ開く。

column_digitaltoile5_5

【図7】3面分割した前後脇身頃を、デジタルトワルチェックする。背中心のシェィプを確認しよう。

column_digitaltoile5_6

【図8】トワル脇線がボディ脇線と一致や、ウエストシェィプのバランスなどを確認する。

column_digitaltoile5_7

(3)パターン修正の第三ポイント
ピークドラペルとフロントカット線をきめ、上襟の製図を正確にする。

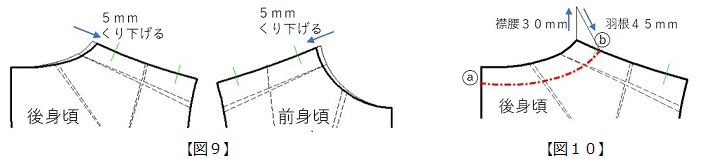

【図9】前後身頃のサイドネックポイントを5mmくり下げる。

【図10】上襟の襟腰寸法30mm、羽根寸法40~45mmを図のようにとり、上襟の外回り寸法をⓐ~ⓑとする。

column_digitaltoile5_8

【図11】前後身頃を肩線で突き合わせ、サイドネックポイント(SP)から前襟ぐり線上に25mmとった位置から上襟腰寸法-5mm=25mmを肩線に平行にひきⓧとする。
ウエストラインと前中心線から20mmの前端線交点ⓨを直線で結びラペル返り線とする。
ピークドラペルのデザイン線を右図のようにスケッチし、上襟のゴージラインから上襟仕上がり線を描く。
ウエストダーツポイントをバストラインから、35~40mm下に移動する。

【図12】ラペル返り線をミラー軸に、ラペルを反転する。ゴージラインを延長して、襟ぐり線との交点を求める。
襟付け寸法(赤実線)を半径とする円弧を反転した側に描く。
襟外回り寸法(赤1点鎖線)を半径とする円弧を上襟と肩線交点を中心に円弧描く。
円弧に外接する上襟後中心線の補助線をひき、㋭からその線に直角に交わる位置を求め、そこから2.5~5mmの襟付け線角から襟腰幅を30mm、更に羽根幅を40~45mmとり、襟付け線、襟腰線、襟外回り線をひき、上襟を完成させる。

column_digitaltoile5_9

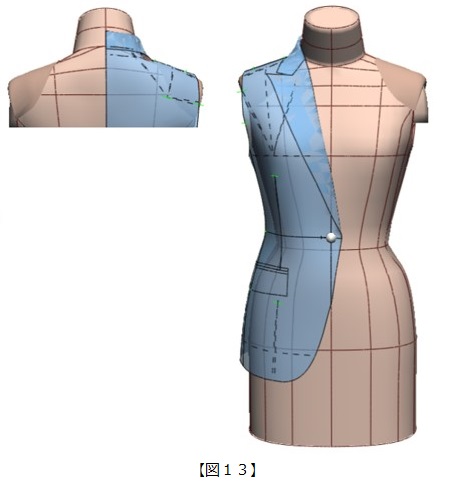

【図13】前端線を丸くカットし、ウエスト位置に1釦止めとしたパターンをボディに着せ付けデジタルトワルチェックする。

column_digitaltoile5_10

(4)パターン修正の第四ポイント
ーーーレディースタイプの袖原型を用意し、袖の目をメンズタイプに修正する方法を解説する。

【図14】袖原型の前シルエット線と後シルエット線を右側へ20mm平行に移動し、新たなシルエット線とする。
新たな袖中心線を袖山ノッチ位置に引き直し、前後シルエット線をミラー軸に、袖をたたみ直す。袖下線が、修正される。

【図15】前後脇身頃を突き合わせて、アームホールを構成し、袖の目の袖下線交点とアームホールの脇線交点(ノッチ)に突き合わせ袖カマ底のバランスを確認する。

column_digitaltoile5_11

【図16】前シルエット線(修正前)と袖口線交点から、袖口幅250mmの1/2である125mmを左にとり、その線の中点から袖山ノッチと直線で結び袖中心線を変更する。
修正した袖中心線に直角に交わる袖口線をひき直す。
肘線と前シルエット線(修正前)交点から10mm内側へくり込み、袖口線と袖の目角を直線で結び、肘線との交点から20mm外側へ出す。
前シルエット線と後シルエット線をつながり良い曲線にひき直し、新たな2枚袖前後のシルエット線とする。

【図17】前シルエット線に20mm平行な線、後シルエット線に15mm平行な線を左右にそれぞれひき、内袖、外袖の切り替え接ぎ線とする。

column_digitaltoile5_12

【図18】不要な線を消し、肘線など内部線をひき直しパターン整理して、身頃アームホールカマ底と2枚袖のマッチングを見てみよう。
ーーー脇身頃アームホールのカマ底ノッチと内袖のノッチを突き合わせて、袖バランスを確認する。

【図19】内袖を外袖から抜き出し反転し、外袖明き見せに釦4個付けて2枚袖の完成である。

column_digitaltoile5_13

【図20】身頃アームホールと袖山ノッチ位置を調整しイセ込み分の適正配分をする。

column_digitaltoile5_14



2.3面構成テーラードジャケットのデジタルトワルチェックをする

【図21】完成した全身パターン(四角枠内は半身)を着せ付けデジタルトワルチェックをする。
ーーーピークドカラー、2枚袖の前振りと据わり角度、両玉縁フラップポケット、ハイウエスト位置のウエスト絞り、フロントから裾線へのカットなどを主に確認する。

column_digitaltoile5_15
