第四十七章　フロントドレープジャケットと８枚接ぎゴアードスカートのパターンメーキングとデジタルトワルチェック

上前身頃にドレープが入ったア・シンメトリーなテーラードジャケットと８枚接ぎゴアードスカートを取り上げパターンメーキングとデジタルトワルチェックについて解説します。それでは、始めましょう。

第四十七章　フロントドレープジャケットと８枚接ぎゴアードスカートのパターンメーキングとデジタルトワルチェック

１. トルソーライン・スローパーをトワルチェックする

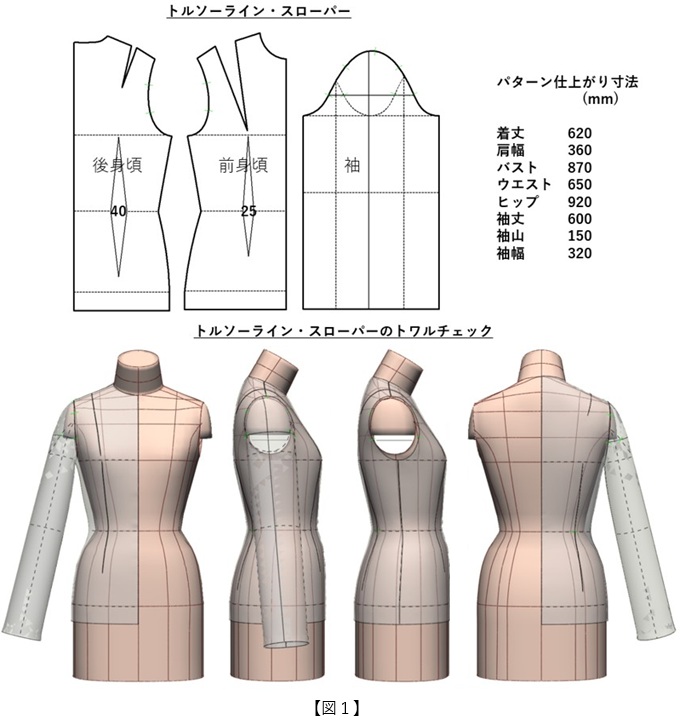

【図１】①予めＡＣＳ_レディス(セットイン)デジタルボデイから作成したトルソー(背丈)ライン・スローパー(以降トルソー・スローパーという)を用意、②3Dメニュー[PMプリフォーム]で縫合設定し、トワルを組み立て確認する。

２. 右半身を３面構成(後身頃、脇身頃、前身頃)に分割する

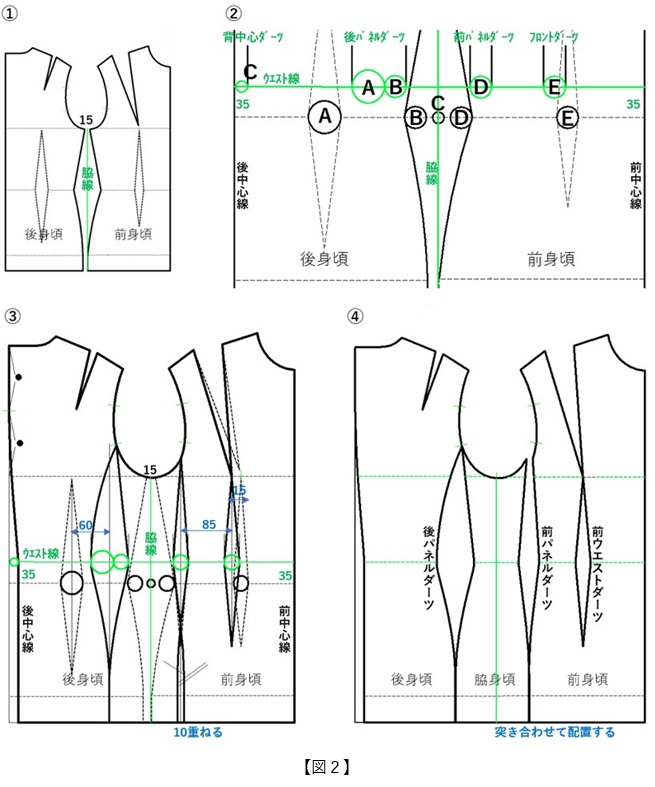

【図２】①トルソー・スローパーの前後身頃を脇で１５mm離して配置する。その中点から垂線をひき脇線(緑線)とする。
②ウエスト線(緑線)を３５mm上に移動し、その線上にスローパーのダーツ間口数値Ａ、Ｂ(２５ｍｍ)、Ｃ(１５ｍｍ)、Ｄ(２５ｍｍ)、Ｅを図のように配分し縦に直線の印を付ける。
③後中心線、前後パネル線を図の様にひく。前ウエストダーツ移動に合わせ、肩ダーツ先を修正する。前後袖ぐり線を脇線(緑線)につなげて引き直す。
④３面分割した後身頃、脇身頃、前身頃を取り出す。

３. 下前身頃を２面構成(下前身頃、下前脇身頃)に分割する

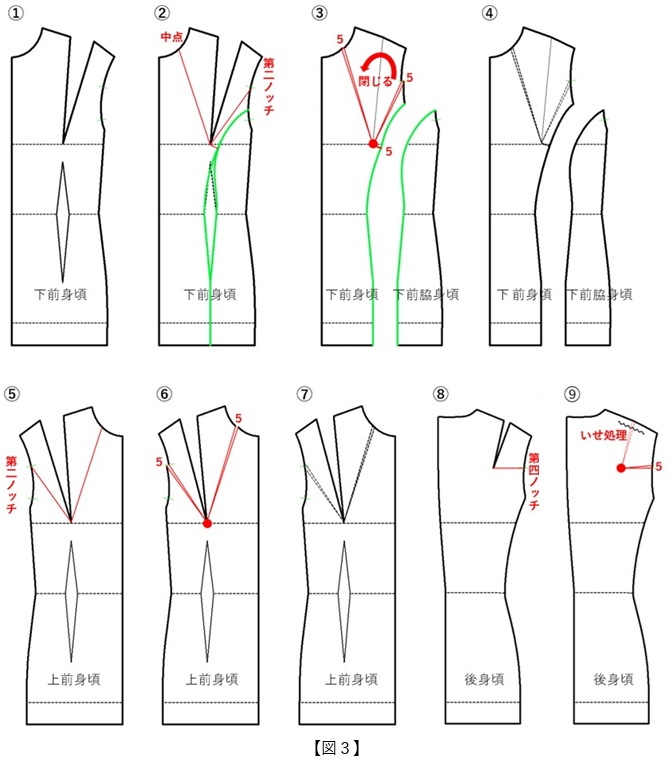

【図３】①上前身頃を反転して下前身頃とする。
② ダーツ先から切り開き線(赤線)をひき、パネル線(緑線)を描く。
③赤丸印を回転中心にして肩ダーツを閉じ、襟ぐり線、袖ぐり線、パネル線で５mm開く。パネル線(緑線)で下前身頃と下前脇身頃に分割する。
④切り開いた襟ぐり線、袖ぐり線をつなげる。
⑤上前身頃に切り開き線(赤線)をひく。
⑥赤丸印を回転中心にして襟ぐり線、袖ぐり線に５mm開く。
⑦切り開いた仕上がり線をつなげる。
⑧後身頃に切り開き線(赤線)をひく。
➈赤丸印を回転中心にして袖ぐり線に５mm開き、肩ダーツ残りをいせ処理とする。

４. 全パーツ(上前、下前)を作成する

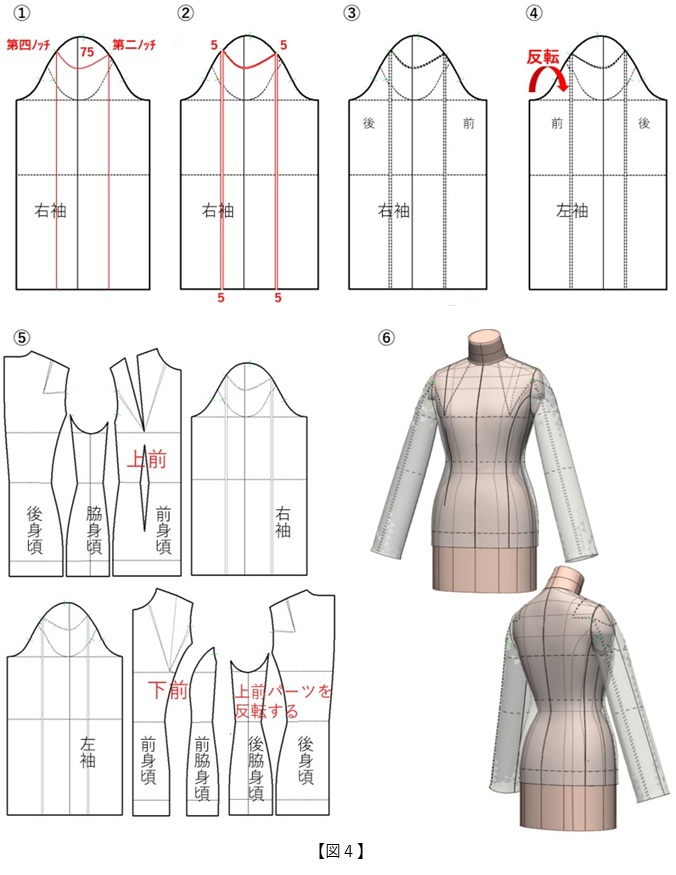

【図４】①右袖スローパーを用意する。身頃袖ぐり線の開いた位置に合わせ、切り開き線(赤線)を図のようにひく。
②平行に５mm開く。
③開いた袖山線をつなげ右袖を完成し、④反転して左袖とする。
⑤上前の後身頃と脇身頃を反転して下前の後身頃、後脇身頃とし、全身パーツを揃えて、⑥ 3Dメニュー[PMプリフォーム]で縫合設定し、トワルを組み立て確認する。

５．上前ドレープを作成する

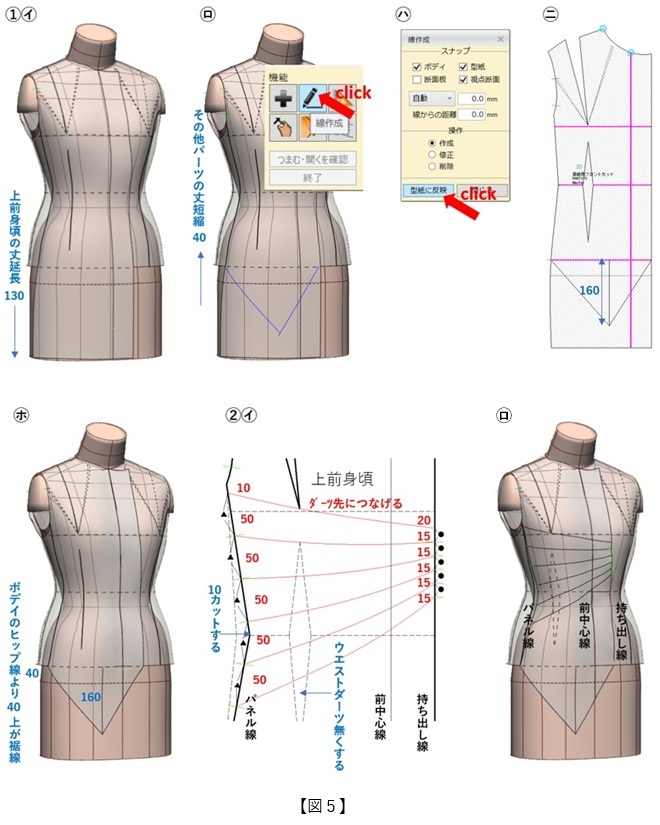

【図５】①㋑トワルをボディ着せた状態で、上前、下前の持ち出し線を中心線に平行に５０mm付ける。上前身頃の丈を１３０mm延長し、それ以外のパーツ丈を４０mm短くする。
㋺PMプリフォームの3D機能[線作成］で上前身頃トワルにデルタ(三角)カット裾仕上がり線(青線)を図のように描く。
㋩型紙に反映ボタンを押して、㊁上前パターンに反映し、それを取り出し線として上前身頃を取り出す。
㋭トワルの裾線を確認する。
②㋑パターンの前パネル線ウエスト位置で１０mmカットし前ウエストダーツを無くする。ドレープ切り開き線(赤線)を図のようにひく。
㋺トワルでその位置を確認する。

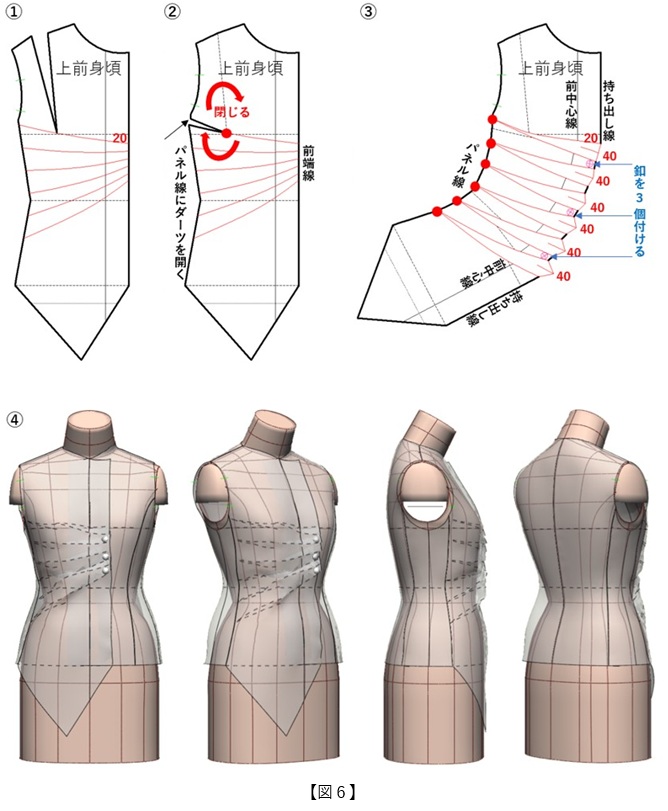

【図６】①ドレープ切り開き線(赤線)をひいた上前身頃を用意する。
②赤丸印を回転中心に肩ダーツを閉じ、パネル線にダーツを開く。
③更にそのダーツを閉じて、パネル線交点を回転中心にして前端線で４０mm開きそれぞれタックにする。釦１５mm×３個を図の位置に付ける。
④3Dメニュー[PMプリフォーム]で縫合設定し、トワルを組み立て上前身頃のドレープを確認する。

６．２枚袖を作成する

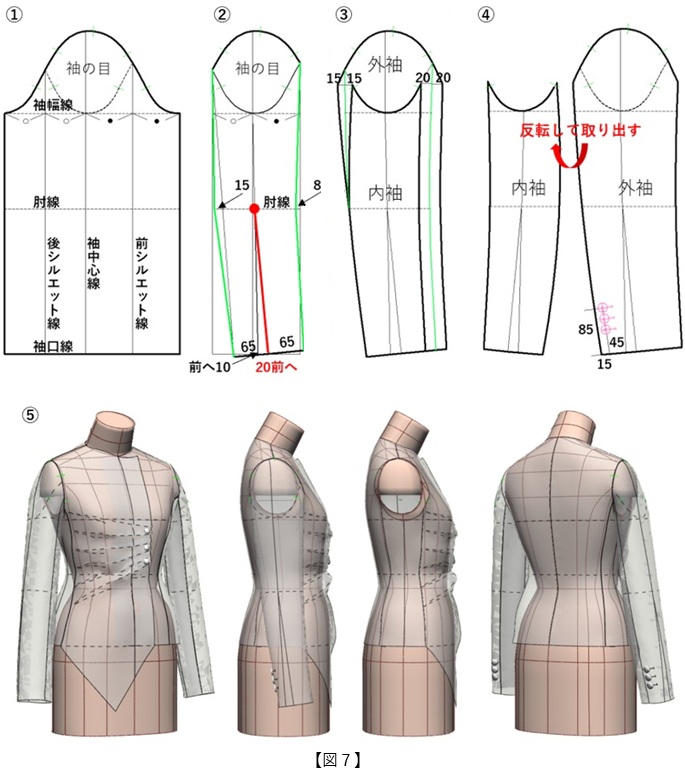

【図７】①図４の右袖パターンを用意する。前後シルエット線を袖幅線中点から直下してひく。
②袖中心線を袖口線交点で１０mm(黒線)前へ移動する。肘線交点赤丸印を回転中心に更に袖口線で２０mm(赤線)前へ回転する。そこから袖口幅２６０mmの１/４、６５mmを左右直角にひき袖口線とする。肘線で図の寸法をくりこみ新たな前後シルエット線(緑線)をつながり良い曲線でひく。
③内袖と外袖の切替線を図のようにひく。
④釦１５mm×３個を図の位置に付ける。外袖に重なっている内袖を反転して取り出す。
⑤3Dメニュー[PMプリフォーム]で縫合設定し、トワルを組み立て袖を確認する。

７. テーラードカラーを作成する

(１)上前身頃のラペルを作成する

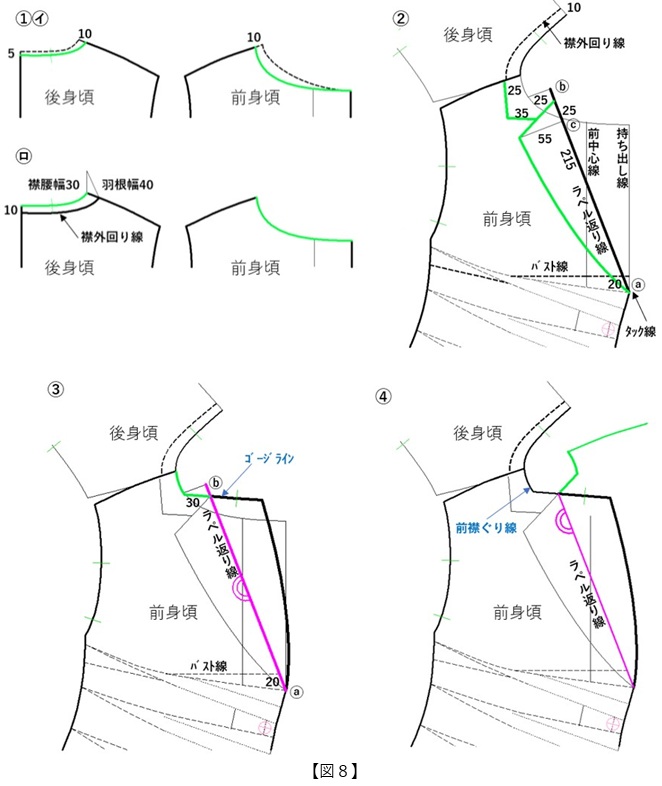

【図８】①㋑前後襟ぐり線(緑線)、㋺襟外回り線(黒線)を図のようにひく。
②前後身頃を肩線で突き合わせる。持ち出し線とタック線交点ⓐと前襟ぐり線端から２５mm位置で肩線平行に２５mmひいたⓑを直線で結びラペル返り線とする。ラペル幅線５５mmとの交点をⓒとする。上襟の一部とラペルを図のようにスケッチ（緑線)する。
③ラペル返り線(ピンク色)をミラー軸にしてラペルを反転する。反転したゴージラインをラペル返り線から３０mm延長し、前襟ぐり線(緑線)をひく。
④ラペル返り線をミラー軸に、作成した前襟ぐり線を反転(緑線)する。

(２)上襟、下前身頃のラペルを作成する

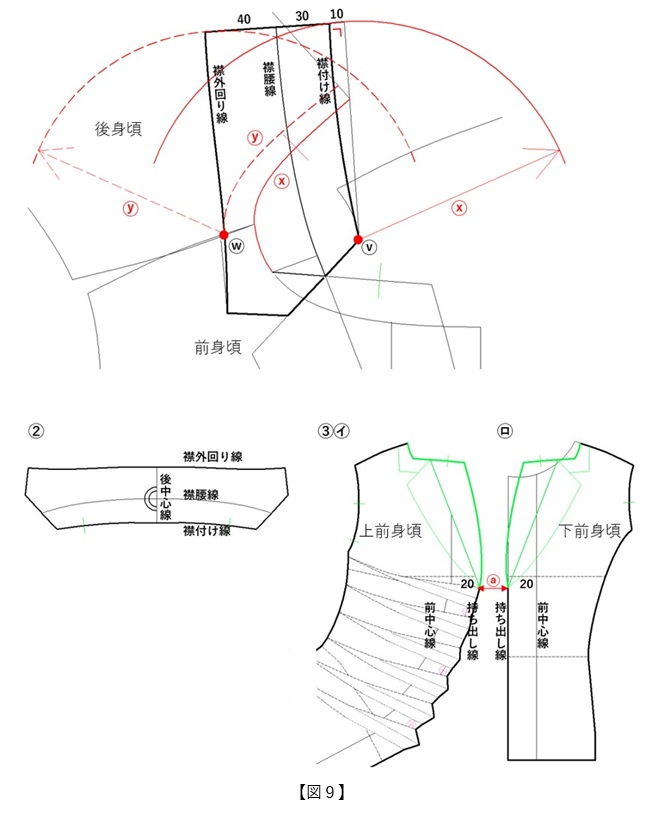

【図９】①赤丸印ⓥから襟付け線寸法ⓧ(赤実線)を半径に、円弧を描く。赤丸印ⓦから襟外回り線寸法ⓨ(赤破線)を半径に円弧を描く。２つの円弧に外接する直線をひき、上襟の後中心線とする。図のように、襟付け線、襟腰線、襟外回り線をひく。
②上襟を取り出し、後中心線をミラー軸に反転する。
③㋑上前身頃を用意し、㋺そのパーツのラペル、襟ぐり線部分(緑線)を反転コピーしてⓐ位置で突き合わせ下前身頃のラペルと襟ぐり線とする。

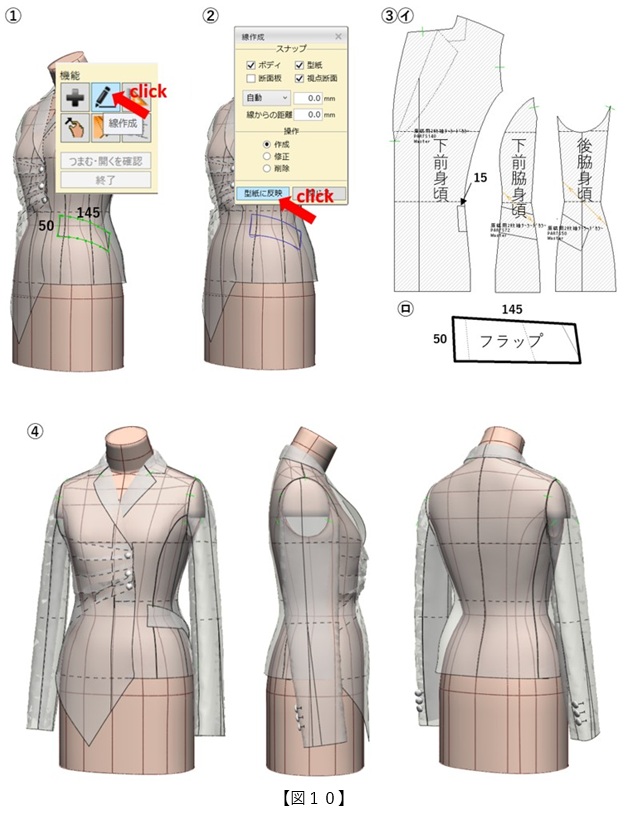

【図１０】① PMプリフォームの3D機能[線作成］で下前身頃、下前脇身頃、後脇身頃トワルにフラップ線(緑線)を図のように描く。
②確定して(青線)型紙に反映ボタンを押す。
③㋑下前身頃、下前脇身頃、後脇身頃パターンに反映し、それを取り出し線としてフラップ(丈５０mm×幅１４５mm)を取り出す。
④3Dメニュー[PMプリフォーム]で縫合設定し、トワルを組み立て襟、ラペル、フラップを確認する。

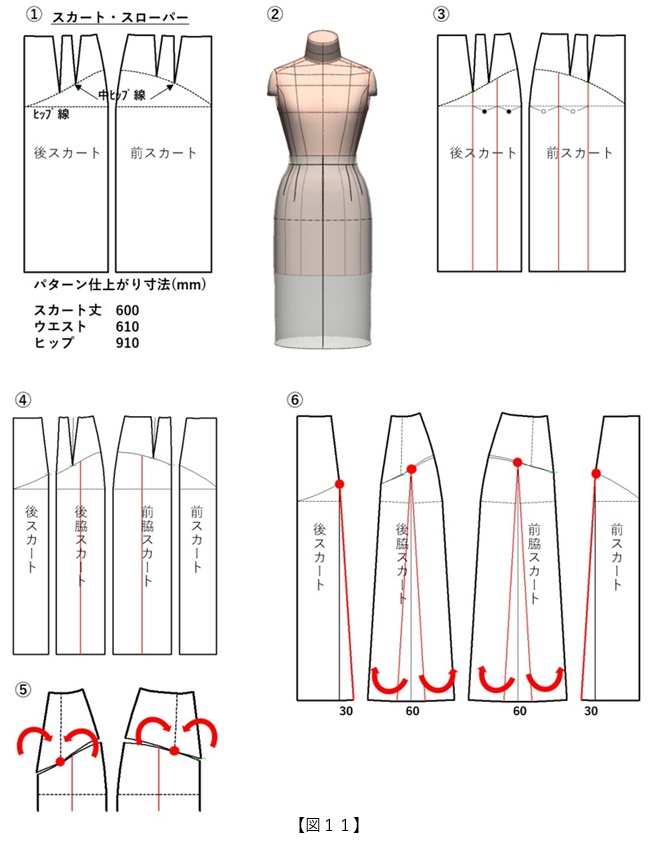

【図１１】①予めＡＣＳ_レディス(セットイン)デジタルボデイから作成したスカート・スローパーを用意、②3Dメニュー[PMプリフォーム]で縫合設定し、トワルを組み立て確認する。
③切り開き線(赤線)を中ヒップ線から図のようにひく。
④後スカート、後脇スカート、前脇スカート、前スカートに分離する。
⑤赤丸印(ダーツ先)を回転中心に、ウエストダーツをダーツ中心線に突き合わせて閉じる。
⑥赤丸印を回転中心に裾で図の数値を開く。開いた裾線を引き直す。

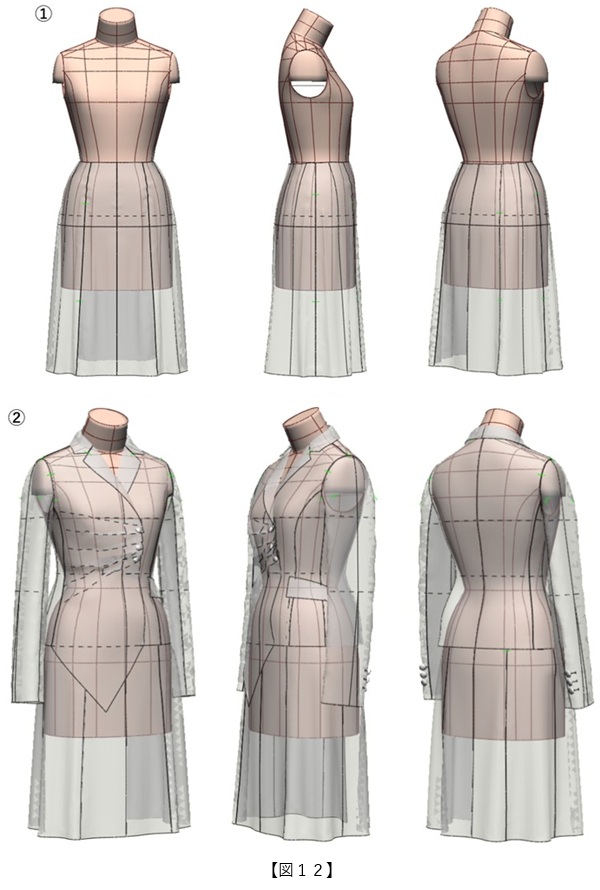

【図１２】① 3Dメニュー[PMプリフォーム]で縫合設定し、８枚接ぎゴアードスカートのトワルを組み立て確認する。
②更にフロントドレープ ジャケットとコーディネートしてトワルを組み立て確認する。

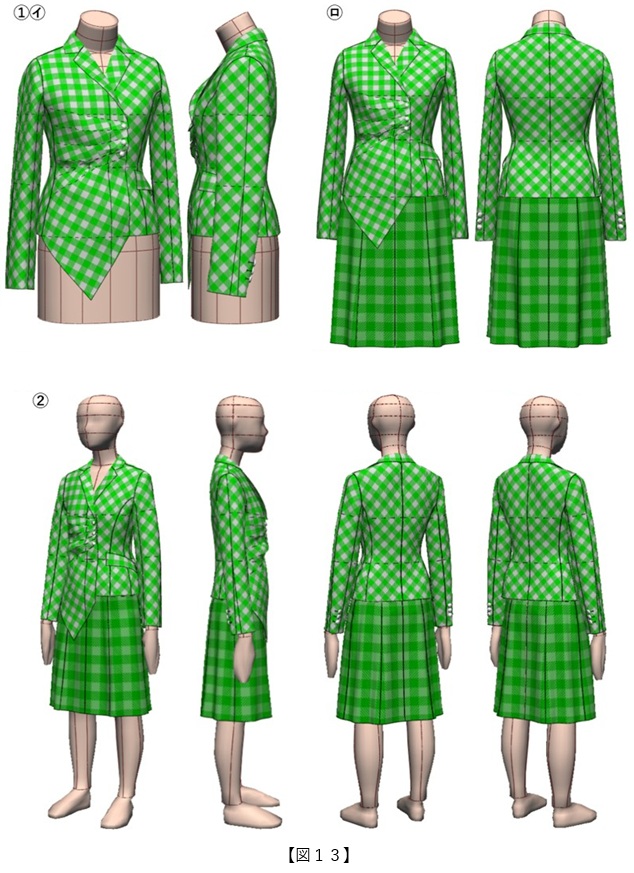

【図１３】①㋑ジャケット㋺ジャケットとスカート②レディスヒューマンボディのそれぞれに生地を張り付けてカラーコーディネートチェックをする。
